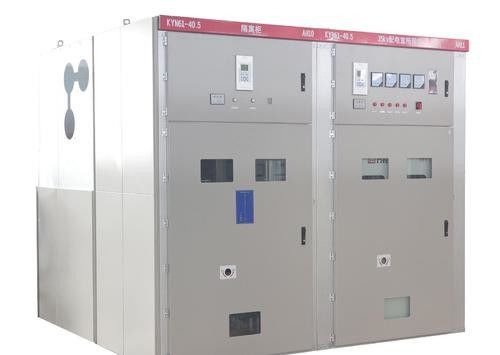

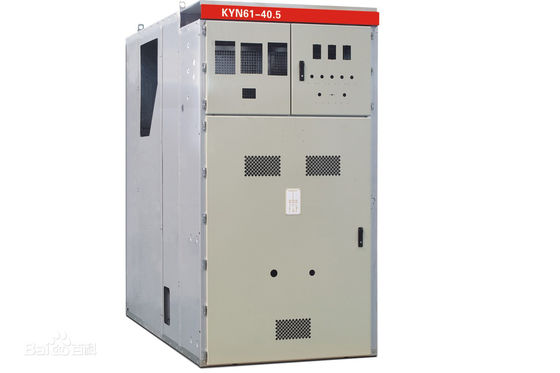

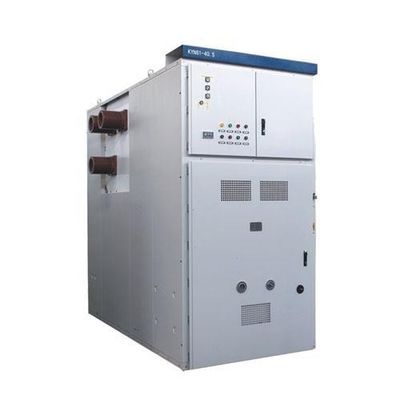

Μέταλλο-εσωκλειόμενο το KYN61-40.5 εναλλασσόμενο ρεύμα 50Hz μηχανισμών διανομής 3P, εκτίμησε την τάση 40.5kV κατάλληλου για τις εγκαταστάσεις παραγωγής ενέργειας, τον υποσταθμό, και τη διανομή ισχύος στις βιομηχανικές και επιχειρήσεις μεταλλείας, τη μεταφορά σιδηροδρόμων ως αποδοχή και τη διανομή της ηλεκτρικής ενέργειας. Και η εφαρμογή του ελέγχου, προστασία, και λειτουργία ελέγχου του κυκλώματος. Το πρότυπο χρήσης έχει τα πλεονεκτήματα της εύκαμπτης λειτουργίας, αξιόπιστη ηλεκτρική απόδοση, μακριά ζωή υπηρεσιών, κατάλληλη συντήρηση.
KNY61-60.5 μπορεί να εξοπλιστεί με τη σειρά 40.5KV VCB ABB/Schneider/Knkong.
Περιβάλλον υπηρεσιών:
a) Θερμοκρασία αέρα: -25℃~+40℃
b) Υγρασία: Μηνιαία μέση υγρασία 95% Υγρασία 90% καθημερινού μέσου όρου.
c) Altitude2500m
d) Περιβαλλοντικός αέρας που μολύνεται όχι προφανώς από το διαβρωτικούς και εύφλεκτους αέριο, τον ατμό, κ.λπ.
e) Κανένα συχνό βίαιο κούνημα
Τεχνικά στοιχεία
| Στοιχεία |
Μονάδα |
Στοιχεία |
| Εκτιμημένη τάση |
KV |
40.5 |
| Εκτιμημένη συχνότητα |
Hz |
50 |
| Εκτιμημένο ρεύμα |
Α |
1250,1600,2000 |
| Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος |
Κα |
25,31.5 |
| Εκτιμημένη παραγωγή τρέχων (αιχμή) |
Κα |
63,80 |
| 4s θερμικό ρεύμα σταθερότητας |
Κα |
25,31.5 |
| Εκτιμημένο δυναμικό ρεύμα (αιχμή) |
Κα |
63,80 |
| Εκτιμημένο επίπεδο μόνωσης |
1min η συχνότητα ισχύος αντιστέκεται την τάση (r.m.s) |
KV |
95 |
| Η ώθηση αστραπής αντιστέκεται την τάση (αιχμή) |
KV |
185 |
| 1min τάση συχνότητας ισχύος πέρα από το ανοικτό χάσμα (r.m.s) |
KV |
118 |
| Η ώθηση αστραπής αντιστέκεται την τάση πέρα από το ανοικτό χάσμα (αιχμή) |
KV |
215 |
| Κατηγορία προστασίας περιφράξεων |
|
Προσάρτημα IP4X,
Μεταξύ των διαμερισμάτων IP2X
|
| Διάσταση περιφράξεων (Width*Depth*Height) |
χιλ. |
1400*2800*2600
1600*2800*2600 |
| Τύπος διακόπτη |
|
VCB: ZN85-40.5
SF6 διακόπτης |
*Note: ο μηχανισμός διανομής διαταγής πρέπει να παρέχει SLD (μονής γραμμής διάγραμμα) από τον πελάτη
Κύρια συστατικά χαρακτηριστικά:
VS1-40.5 εσωτερικός κενός διακόπτης
Εκτιμημένη τάση: 40.5kV
Εκτιμημένο ρεύμα: 630 1250 1600 2000 2500A
Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος: 20 25 31.5KA
Μηχανική ζωή: 20.000 φορές
VS1-40.5 τεχνικά στοιχεία
| Στοιχεία |
Μονάδα |
Ημερομηνία |
| Εκτιμημένη τάση |
KV
|
40.5 |
| Η εκτιμημένη βραχυπρόθεσμη συχνότητα ισχύος αντιστέκεται την τάση (1min) |
95 |
| Η εκτιμημένη ώθηση αστραπής αντιστέκεται την τάση (αιχμή) |
185 |
| Εκτιμημένος freq |
Hz |
50/60 |
| Εκτιμημένο ρεύμα |
Α |
1250 1600 2000 2500 4000 |
| Εκτιμημένο ρεύμα εγκατάλειψης βραχυκυκλώματος |
Κα |
25 31,5 |
| Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα |
25 31,5 |
| Εκτιμημένος βραχυπρόθεσμος συνεχής χρόνος |
s |
4 |
| Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα |
Κα |
63 80 |
| Εκτιμημένο κλείνοντας ρεύμα βραχυκυκλώματος |
63 80 |
| Εκτιμημένο ενιαίο πλάτη με πλάτη ρεύμα εγκατάλειψης τραπεζών πυκνωτών |
Α |
630/400 |
| Ανοίγοντας χρόνος (εκτιμημένο βολτ.) |
κα |
35~60 |
| Χρόνος λήξης της προθεσμίας υποβολής (εκτιμημένο βολτ.) |
50~100 |
| Μηχανική ζωή |
χρόνοι |
20000 |
| Εκτιμημένοι χρόνοι σπασιμάτων για το εκτιμημένο σύντομο ρεύμα εγκατάλειψης |
s |
20 |
| Εκτιμημένη τάση λειτουργίας |
Β |
AC110/220 DC110/220 |
| Εκτιμημένο ρεύμα της δύναμης που αποθηκεύει τη μηχανή |
W |
230 |
| Μέση ανοίγοντας ταχύτητα |
m/s |
1.6~2.0 |
| Μέση ταχύτητα κλεισίματος |
0.5~0.8 |
| Εκτιμημένη διαδικασία λειτουργίας |
|
0.3s-κλείσιμο
180s-κλείνοντας άνοιγμα
|
Ο ηλεκτρικός 33KV μηχανισμός διανομής Knkong έχει εξυπηρετήσει τη διεθνή αγορά για πάνω από 10 έτη.
Εκτιμήστε τη σκληρή δουλειά της επαγγελματικής ομάδας ηλεκτρικής εφαρμοσμένης μηχανικής μας, η διεθνής αξιολόγηση του μηχανισμού διανομής 33kv μας είναι θετική.
