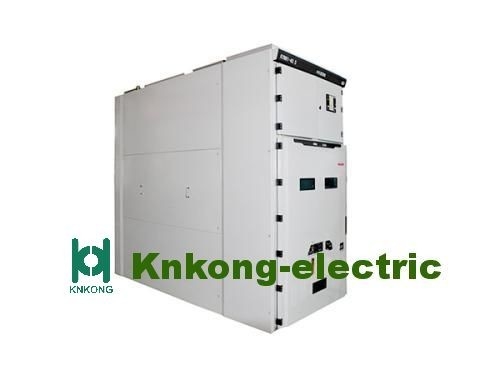

630A ηλεκτρικός μέσος μηχανισμός διανομής 3 φάση IEC60298 τάσης

630A ηλεκτρικός μέσος μηχανισμός διανομής 3 φάση IEC60298 τάσης

630A ηλεκτρικός μέσος μηχανισμός διανομής 3 φάση IEC60298 τάσης
630A ηλεκτρικός μέσος μηχανισμός διανομής 3 φάση IEC60298 τάσης

Μεγάλες Εικόνας :  630A ηλεκτρικός μέσος μηχανισμός διανομής 3 φάση IEC60298 τάσης

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: KNKONG
Πιστοποίηση: GB,ISO IEC
Αριθμό μοντέλου: KYN61A-40.5KV
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Συσκευασία λεπτομέρειες: Τυποποιημένη συσκευασία εξαγωγής
Χρόνος παράδοσης: 15 εργάσιμες ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 50 μονάδες/μήνας

630A ηλεκτρικός μέσος μηχανισμός διανομής 3 φάση IEC60298 τάσης

περιγραφή
Τάση εκτίμησης: Ανώτατο 40.5KV Ρεύμα εκτίμησης: 630A 1250A 2500A
αρχικός: Zhengzhou, Κίνα Πρότυπα: IEC ISO ΜΒ
OEM/ODM: Έρευνα με ηλεκτρονικό ταχυδρομείο Manufactory: Knkong-ΗΛΕΚΤΡΙΚΟΣ
Υψηλό φως:

630A ηλεκτρικός μέσος μηχανισμός διανομής τάσης

,

3 μέσος μηχανισμός διανομής τάσης φάσης

,

IEC60298 μέσος μηχανισμός διανομής τάσης

Ηλεκτρικός μηχανισμός διανομής KYN61 τάσης IEC ISO ΜΒ 40.5KV υπαίθριος/εσωτερικός μέσος

KYN61-40.5KV μηχανισμός διανομής,
Knkong/ABB/Schneider VCB
40.5KV, 3 συγχρονίστε, εναλλασσόμενο ρεύμα 50/60Hz
IEC προτύπων ΜΒ ISO


Εισαγωγή προϊόντων

Ο μέσος μηχανισμός διανομής τάσης KYN61 που κατασκευάζεται από την επιχείρησή μας (knkong-ΗΛΕΚΤΡΙΚΉ) είναι σφραγισμένος μέταλλο μηχανισμός διανομής εναλλασσόμενου ρεύματος GB3906 «3-35kV», ΜΒ/TII022 «τυποποιημένες κοινές τεχνικές απαιτήσεις για το μηχανισμό διανομής υψηλής τάσης και τον εξοπλισμό ελέγχου», DL/T404» αυτό είναι υποχωρητικά με «το εναλλασσόμενο ρεύμα υψηλό». Οι τεχνικοί όροι για το μηχανισμό διανομής τάσης, IEC60298, «μέταλλο εναλλασσόμενου ρεύματος έκλεισαν τον εξοπλισμό μηχανισμών διανομής και ελέγχου με την εκτιμημένη τάση επάνω από 1 kV και κάτω από 52 kV».

Χρησιμοποίηση του περιβάλλοντος:

Περιβαλλοντική θερμοκρασία: ανώτερο όριο +40°C και η μέση τιμή που μετριέται μέσα σε 24 ώρες δεν υπερβαίνει 35°C, και το χαμηλότερο όριο είναι -10°C.
◆Το ύψος δεν υπερβαίνει 1000m
◆Σχετική υγρασία: η καθημερινή μέση τιμή δεν υπερβαίνει 95%. Ο μηνιαίος μέσος όρος δεν υπερβαίνει 90%.
◆Ένταση σεισμού: όχι περισσότεροι από 8 βαθμούς.
◆Πίεση υδρατμών: Η καθημερινή μέση τιμή δεν υπερβαίνει 2.2kPa, και η μηνιαία μέση τιμή δεν υπερβαίνει 1.8kPa.
◆Περιβαλλοντικό περιβάλλον: μια θέση απαλλαγμένη από την πυρκαγιά, την έκρηξη, τη σοβαρή ρύπανση, τη χημική διάβρωση και την αυστηρή δόνηση



Τεχνικά στοιχεία

Στοιχεία Μονάδα Στοιχεία
Τάση KV 40.5
Συχνότητα Hz 50
Τρέχων Α 1250,1600,2000
Σπάζοντας ρεύμα βραχυκυκλώματος Κα 25,31.5
Παραγωγή τρέχων (αιχμή) Κα 63,80
4s θερμικό ρεύμα σταθερότητας Κα 25,31.5
Δυναμικό ρεύμα (αιχμή) Κα 63,80
Επίπεδο μόνωσης 1min η συχνότητα ισχύος αντιστέκεται την τάση (r.m.s) KV 95
Η ώθηση αστραπής αντιστέκεται την τάση (αιχμή) KV 185
1min τάση συχνότητας ισχύος πέρα από το ανοικτό χάσμα (r.m.s) KV 118
Η ώθηση αστραπής αντιστέκεται την τάση πέρα από το ανοικτό χάσμα (αιχμή) KV 215
Κατηγορία προστασίας περιφράξεων

Προσάρτημα IP4X,

Μεταξύ των διαμερισμάτων IP2X

Διάσταση περιφράξεων (Width*Depth*Height) χιλ. 1400*2800*2600
1600*2800*2600
Τύπος διακόπτη   VCB: ZN85-40.5
SF6 διακόπτης

*Note: ο μηχανισμός διανομής διαταγής πρέπει να παρέχει SLD (μονής γραμμής διάγραμμα) από τον πελάτη





Κύρια συστατικά χαρακτηριστικά:



VS1-40.5 εσωτερικός κενός διακόπτης

Τάση εκτίμησης: 40.5kV

Ρεύμα εκτίμησης: 630 1250 1600 2000 2500A

Εκτιμώντας σπάζοντας ρεύμα βραχυκυκλώματος: 20 25 31.5KA

Μηχανική ζωή: τουλάχιστον 20.000 φορές



VS1-40.5 τεχνικά στοιχεία

Στοιχεία Μονάδα Ημερομηνία
τάση



KV

40.5
η βραχυπρόθεσμη συχνότητα ισχύος αντιστέκεται την τάση (1min) 95
η ώθηση αστραπής αντιστέκεται την τάση (αιχμή) 185
συχνότητα Hz 50/60
τρέχων Α 1250 1600 2000 2500 4000
ρεύμα εγκατάλειψης βραχυκυκλώματος Κα 25 31,5
βραχυπρόθεσμος αντισταθείτε το ρεύμα 25 31,5
βραχυπρόθεσμος συνεχής χρόνος s 4
η αιχμή αντιστέκεται το ρεύμα Κα 63 80
κλείνοντας ρεύμα βραχυκυκλώματος 63 80
ενιαίο πλάτη με πλάτη ρεύμα εγκατάλειψης τραπεζών πυκνωτών Α 630/400
Ανοίγοντας χρόνος (εκτιμημένο βολτ.) κα 35~60
Χρόνος λήξης της προθεσμίας υποβολής (εκτιμημένο βολτ.) 50~100
Μηχανική ζωή χρόνοι 20000
χρόνοι σπασιμάτων για το εκτιμημένο σύντομο ρεύμα εγκατάλειψης s 20
τάση λειτουργίας Β AC110/220 DC110/220
ρεύμα της δύναμης που αποθηκεύει τη μηχανή W 230
Μέση ανοίγοντας ταχύτητα m/s 1.6~2.0
Μέση ταχύτητα κλεισίματος 0.5~0.8
διαδικασία λειτουργίας

0.3s-κλείσιμο

180s-κλείνοντας άνοιγμα


Ο ηλεκτρικός 33KV μηχανισμός διανομής Knkong έχει εξυπηρετήσει τη διεθνή αγορά για κατά τη διάρκεια των προηγούμενων 10 ετών.

630A ηλεκτρικός μέσος μηχανισμός διανομής 3 φάση IEC60298 τάσης 0

630A ηλεκτρικός μέσος μηχανισμός διανομής 3 φάση IEC60298 τάσης 1
