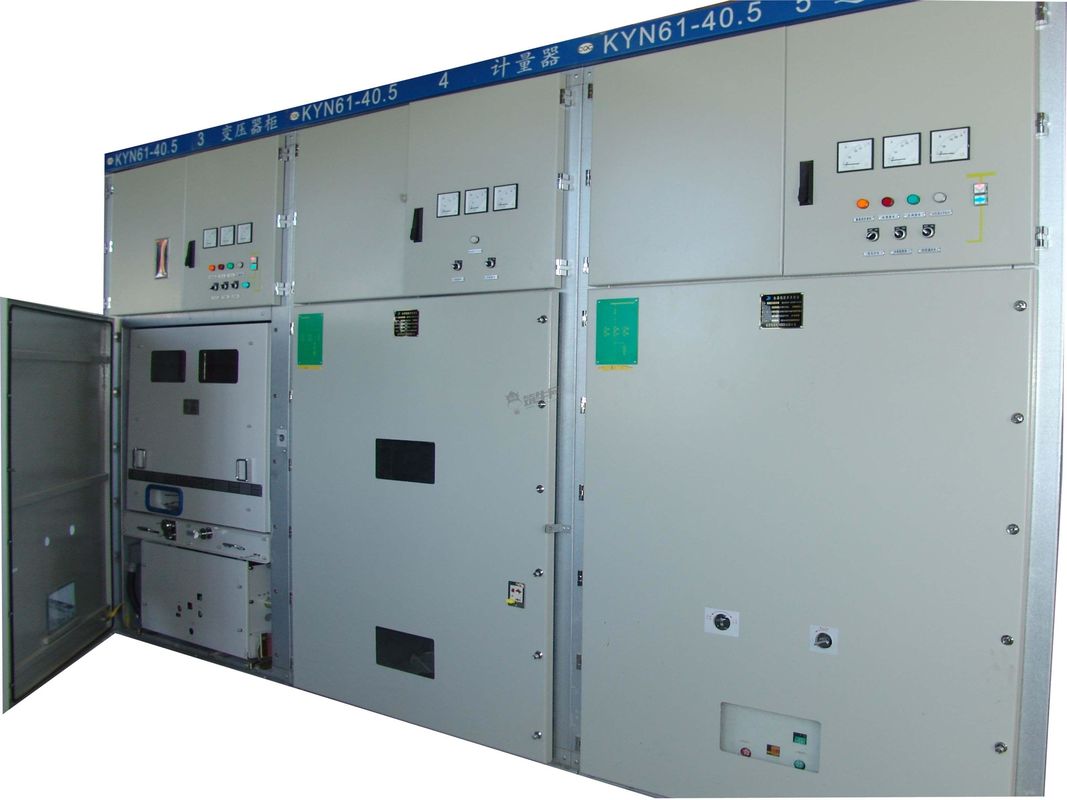

επιτροπή μηχανισμών διανομής 630A 33KV

επιτροπή μηχανισμών διανομής 630A 33KV
επιτροπή μηχανισμών διανομής 630A 33KV

Μεγάλες Εικόνας :  επιτροπή μηχανισμών διανομής 630A 33KV

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: KNKONG
Πιστοποίηση: CB,ISO,IEC
Αριθμό μοντέλου: KYN61-33KV
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: USD 6000-15000
Συσκευασία λεπτομέρειες: Τυποποιημένη συσκευασία εξαγωγής
Χρόνος παράδοσης: 15 εργάσιμες ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 50 μονάδες/μήνας

επιτροπή μηχανισμών διανομής 630A 33KV

περιγραφή
Τάση εκτίμησης: 33KV τρέχουσα βαθμολογία: 630A
Συχνότητα εκτίμησης: 50/60Hz Standerds: IEC ΜΒ ΤΟΥ ISO
OEM/ODM: Έρευνα με ηλεκτρονικό ταχυδρομείο Απομόνωση: Αέρας
Υψηλό φως:

33KV επιτροπή μηχανισμών διανομής

,

επιτροπή μηχανισμών διανομής 630A 33KV

,

μέσος ντυμένος μηχανισμός διανομής μετάλλων τάσης

Τυποποιημένη μέταλλο-ντυμένη επιτροπή δύναμης μηχανισμών διανομής μηχανισμών διανομής M.V IEC ISO ΜΒ KYN61 33KV 630A 50/60Hz

33KV επιτροπή μηχανισμών διανομής, μέταλλο-ντυμένη επιτροπή μηχανισμών διανομής δύναμης μηχανισμών διανομής των MV

Μέταλλο-ντυμένος μέσος μηχανισμός διανομής τάσης KYN61,
Knkong, ABB ή Σνάιντερ μέσα
40.5KV, τριφασικό, εναλλασσόμενο ρεύμα 50/60Hz
Μπορέστε να εξοπλιστείτε με VS1-40.5 VCB
Ανταποκρίνεται στα πρότυπα IEC
Σχέδιο μηχανισμών διανομής σχεδίου ως SLD (ενιαίο σχέδιο γραμμών)
Ερευνήστε

Εισαγωγή προϊόντων

Η δομή γραφείων του μονωμένου μηχανισμού διανομής υιοθετεί το συγκεντρωμένο τύπο, και ο διακόπτης υιοθετεί τη δομή πατωμάτων χειραμαξών είναι εξοπλισμένο με έναν ολοκαίνουργιο σύνθετο μονωμένο κενό διακόπτη, και έχει την καλή ανταλλαξιμότητα το πλαίσιο χειραμαξών είναι εξοπλισμένο με έναν μηχανισμό προώθησης καρυδιών βιδών, η χειράμαξα μπορεί να κινηθεί εύκολα, και να αποτρέψει το misoperation από την καταστροφή του μηχανισμού προώθησης η ενδασφάλιση μεταξύ του κύριων διακόπτη, της χειράμαξας, και της πόρτας γραφείων διακοπτών υιοθετεί μια αναγκασμένη μηχανική μέθοδο κλειδώματος για να συναντήσει τη «λειτουργία πρόληψης πέντε» όλες οι διαδικασίες μπορούν να εκτελεσθούν στο γραφείο πραγματοποιούν με την πόρτα κλειστή το δωμάτιο καλωδίων έχει το άφθονο διάστημα για τη σύνδεση των πολλαπλάσιων καλωδίων ο γρήγορα στηρίζοντας διακόπτης χρησιμοποιείται για να στηρίξει και βρόχων το βραχυκύκλωμα το επίπεδο προστασίας περιφράξεων είναι IP3X, και η πόρτα δωματίων χειραμαξών είναι ανοικτή, και το επίπεδο προστασίας είναι IP2X.

Περιβάλλον υπηρεσιών:

a) Θερμοκρασία αέρα: -25℃~+40℃

b) Υγρασία: Μηνιαία μέση υγρασία 95% Υγρασία 90% καθημερινού μέσου όρου.

c) Altitude2500m

d) Περιβαλλοντικός αέρας που μολύνεται όχι προφανώς από το διαβρωτικούς και εύφλεκτους αέριο, τον ατμό, κ.λπ.

e) Κανένα συχνό βίαιο κούνημα



Τεχνικά στοιχεία

Στοιχεία Μονάδα Στοιχεία
Εκτιμημένη τάση KV 40.5
Εκτιμημένη συχνότητα Hz 50
Εκτιμημένο ρεύμα Α 1250,1600,2000
Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος Κα 25,31.5
Εκτιμημένη παραγωγή τρέχων (αιχμή) Κα 63,80
4s θερμικό ρεύμα σταθερότητας Κα 25,31.5
Εκτιμημένο δυναμικό ρεύμα (αιχμή) Κα 63,80
Εκτιμημένο επίπεδο μόνωσης 1min η συχνότητα ισχύος αντιστέκεται την τάση (r.m.s) KV 95
Η ώθηση αστραπής αντιστέκεται την τάση (αιχμή) KV 185
1min τάση συχνότητας ισχύος πέρα από το ανοικτό χάσμα (r.m.s) KV 118
Η ώθηση αστραπής αντιστέκεται την τάση πέρα από το ανοικτό χάσμα (αιχμή) KV 215
Κατηγορία προστασίας περιφράξεων

Προσάρτημα IP4X,

Μεταξύ των διαμερισμάτων IP2X

Διάσταση περιφράξεων (Width*Depth*Height) χιλ. 1400*2800*2600
1600*2800*2600
Τύπος διακόπτη   VCB: ZN85-40.5
SF6 διακόπτης

*Note: ο μηχανισμός διανομής διαταγής πρέπει να παρέχει SLD (μονής γραμμής διάγραμμα) από τον πελάτη





Κύρια συστατικά χαρακτηριστικά:



VS1-40.5 εσωτερικός κενός διακόπτης

Εκτιμημένη τάση: 40.5kV

Εκτιμημένο ρεύμα: 630 1250 1600 2000 2500A

Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος: 20 25 31.5KA

Μηχανική ζωή: 20.000 φορές



VS1-40.5 τεχνικά στοιχεία

Στοιχεία Μονάδα Ημερομηνία
Εκτιμημένη τάση



KV

40.5
Η εκτιμημένη βραχυπρόθεσμη συχνότητα ισχύος αντιστέκεται την τάση (1min) 95
Η εκτιμημένη ώθηση αστραπής αντιστέκεται την τάση (αιχμή) 185
Εκτιμημένος freq Hz 50/60
Εκτιμημένο ρεύμα Α 1250 1600 2000 2500 4000
Εκτιμημένο ρεύμα εγκατάλειψης βραχυκυκλώματος Κα 25 31,5
Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα 25 31,5
Εκτιμημένος βραχυπρόθεσμος συνεχής χρόνος s 4
Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα Κα 63 80
Εκτιμημένο κλείνοντας ρεύμα βραχυκυκλώματος 63 80
Εκτιμημένο ενιαίο πλάτη με πλάτη ρεύμα εγκατάλειψης τραπεζών πυκνωτών Α 630/400
Ανοίγοντας χρόνος (εκτιμημένο βολτ.) κα 35~60
Χρόνος λήξης της προθεσμίας υποβολής (εκτιμημένο βολτ.) 50~100
Μηχανική ζωή χρόνοι 20000
Εκτιμημένοι χρόνοι σπασιμάτων για το εκτιμημένο σύντομο ρεύμα εγκατάλειψης s 20
Εκτιμημένη τάση λειτουργίας Β AC110/220 DC110/220
Εκτιμημένο ρεύμα της δύναμης που αποθηκεύει τη μηχανή W 230
Μέση ανοίγοντας ταχύτητα m/s 1.6~2.0
Μέση ταχύτητα κλεισίματος 0.5~0.8
Εκτιμημένη διαδικασία λειτουργίας

0.3s-κλείσιμο

180s-κλείνοντας άνοιγμα


Ο ηλεκτρικός 33KV μηχανισμός διανομής Knkong έχει εξυπηρετήσει τη διεθνή αγορά για πάνω από 10 έτη.

Εκτιμήστε τη σκληρή δουλειά της επαγγελματικής ομάδας ηλεκτρικής εφαρμοσμένης μηχανικής μας, η διεθνής αξιολόγηση του μηχανισμού διανομής 33kv μας είναι θετική.

επιτροπή μηχανισμών διανομής 630A 33KV 0
