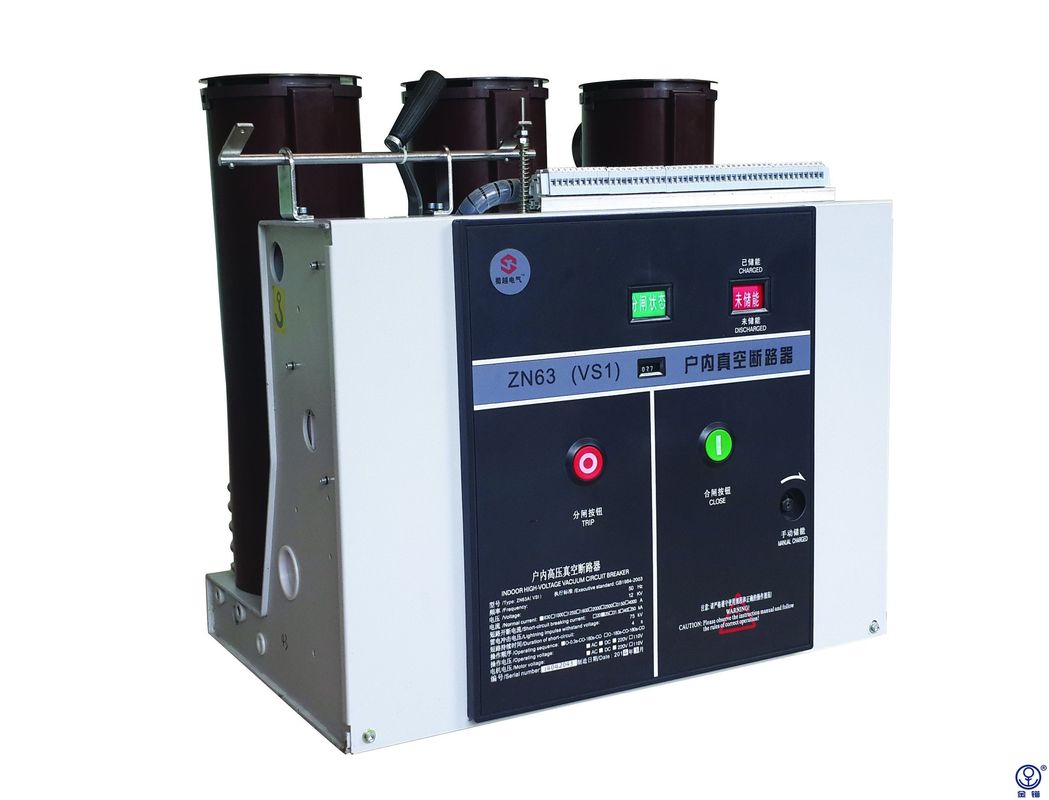

Φάση 205 που χωρίζει κατά διαστήματα 25KA που σπάζει το σταθερό διακόπτη
Τάση: 12KV
Ρεύμα: 630-2000A
Σπάζοντας ρεύμα: 20KA
Τύπος: Σταθερός
Φάση που χωρίζει κατά διαστήματα: 205-310
Επισκόπηση προϊόντων
VS1-σειρές ο διακόπτης αναπτύσσεται ανεξάρτητα από Knkong βασισμένο στην προηγμένη έννοια σχεδίου υιοθετεί έναν διαμορφωμένο μηχανισμό, ο οποίος είναι εύκολος για την εγκατάσταση, τη συντήρηση, τη δοκιμή, και τη λειτουργία. Όπως συγκρίνεται με το συμβατικό διακόπτη VS1. χαρακτηρίζει την υψηλότερη σταθερότητα λειτουργίας, την υψηλότερη ασφάλεια, και την εκτεταμένη ζωή υπηρεσιών. Το προϊόν μπορεί να ικανοποιήσει την απαίτηση του πελάτη για την εφαρμογή στη μετάδοση δύναμης 12kv και 24kV και τα συστήματα διανομής, η οποία εφαρμόζονται εκτενώς σε τέτοιες βιομηχανίες όπως τη δύναμη, την ενέργεια, την πετροχημική εφαρμοσμένη μηχανική, τη μεταλλουργία, την κατασκευή, την κυκλοφορία, το κτήριο, και την προστασία του περιβάλλοντος καθώς επίσης και τα μεγάλης κλίμακας εθνικών βασικά προγράμματα επιχειρήσεων και.
VS1-σειρές ο διακόπτης χαρακτηρίζει την υψηλή σταθερότητα και την υψηλή αξιοπιστία
Από την άποψη των μηχανισμών, στους κενούς διακόπτες VS1-σειρών δίνεται η ειδική βελτιστοποίηση στα μέρη μετάδοσης. Οι μορφωματικοί μηχανισμοί άνοιξη έχουν τέτοια πλεονεκτήματα όπως την κατάλληλη συντήρηση, σύντομη δύναμη-από τη συντήρηση, υψηλή μεταβλητότητα των μερών, και καυχώνται την καλύτερη συμβατότητα με τους κενούς διακόπτες που βελτιώνει πολύ τις τεχνικές παραμέτρους και παραδίδει περισσότερη άριστη απόδοση.
Κανονικός όρος υπηρεσιών
| Ύψος |
≤1000m |
| Περιβαλλοντική θερμοκρασία |
Max |
+40℃ |
| Λ. |
-15℃ |
|
Περιβαλλοντική υγρασία:
Μέγιστη μέση υγρασία
|
24 ώρες ≤95% |
| 1 μήνας ≤90% |
| Μέγιστη πίεση υδρατμών |
24 ώρες ≤2.2kpa |
| 1 μήνας ≤1.8kpa |
Η ηλιακή ακτινοβολία είναι αμελητέα. Η δόνηση από έξω από τα εργαλεία μηχανισμών διανομής και ελέγχου είναι αμελητέα. Ο περιβαλλοντικός αέρας δεν έχει καμία προφανή ρύπανση του καπνού σκόνης, των διαβρωτικών ή καύσιμων αερίων, των ατμών ή της αιθαλομίχλης
Ειδικός όρος υπηρεσιών
Οι ειδικοί λειτουργούντες όροι πρόκειται να συμφωνηθούν επάνω από τον κατασκευαστή και το χρήστη που ο κατασκευαστής πρέπει να ερωτηθεί εκ των προτέρων για κάθε ειδικό λειτουργούντα όρο:
Ύψος περιοχών άνω των 1000m
- Επιτρέψτε τη μείωση της διηλεκτρικής δύναμης του αέρα
- Ή ο διακόπτης τύπων οροπέδιων πρέπει να διαταχτεί, ο οποίος θα συναντηθεί
αντίστοιχες απαιτήσεις μόνωσης.
Αυξανόμενη περιβαλλοντική θερμοκρασία
- Η τρέχουσα ικανότητα μεταφοράς μειώνεται
- Παρέχετε τον πρόσθετο εξαερισμό για το διασκεδασμό θερμότητας
Άλλες εκτιμήσεις πρέπει να συσκεφτούν με τον κατασκευαστή σύμφωνα με την παράγραφο 2.2 στο IEC 62271-1
VS1-σειρές ο διακόπτης χαρακτηρίζει την υψηλή σταθερότητα και την υψηλή αξιοπιστία
Από την άποψη των μηχανισμών, στους κενούς διακόπτες VS1-σειρών δίνεται η ειδική βελτιστοποίηση στα μέρη μετάδοσης. Οι μορφωματικοί μηχανισμοί άνοιξη έχουν τέτοια πλεονεκτήματα όπως την κατάλληλη συντήρηση, σύντομη δύναμη-από τη συντήρηση, υψηλή μεταβλητότητα των μερών, και καυχώνται την καλύτερη συμβατότητα με τους κενούς διακόπτες που βελτιώνει πολύ τις τεχνικές παραμέτρους και παραδίδει περισσότερη άριστη απόδοση.
Τεχνικές παράμετροι
| Αριθ. |
Στοιχείο |
Μονάδα |
Παράμετρος |
| 1 |
Εκτιμημένη τάση |
KV |
12 |
| 2 |
Εκτιμημένη συχνότητα |
Hz |
50/60 |
| 3 |
Εκτιμημένο επίπεδο μόνωσης
|
1min η συχνότητα ισχύος αντιστέκεται την τάση (ρ. μ. s) |
KV
|
42 (phase-to-phase, φάση--γη)
48 (πέρα από την απόσταση απομόνωσης)
|
| Η ώθηση φωτισμού αντιστέκεται την τάση (αιχμή) |
75 (phase-to-phase, φάση--γη)
85 (πέρα από την απόσταση απομόνωσης)
|
|
4
|
Εκτιμημένο ρεύμα
|
Α
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος |
Κα
|
20 |
25 |
31.5 |
40 |
| 6 |
Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα |
20 |
25 |
31.5 |
40 |
| 7 |
Εκτιμημένο βραχυκύκλωμα που χαρακτηρίζει το ρεύμα |
50 |
63 |
80 |
100 |
| 8 |
Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα |
50 |
63 |
80 |
100 |
| 9 |
Εκτιμημένη διάρκεια του βραχυκυκλώματος |
s |
4 |
| 10 |
Εκτιμημένη λειτουργούσα ακολουθία |
|
Ο-0.3s-O/C |
| 11 |
Σπάζοντας χρόνοι του εκτιμημένου ρεύματος βραχυκυκλώματος |
Χρόνοι |
30/20 χρονικό (40KA) |
| 12 |
Μηχανική αντοχή |
Ops |
20000 |
| 13 |
Εκτιμημένο ενιαίο σπάζοντας ρεύμα τραπεζών πυκνωτών |
Α
|
630 |
| 14 |
Εκτιμημένο πλάτη με πλάτη σπάζοντας ρεύμα τραπεζών πυκνωτών |
400 |
| 15 |
Σπάζοντας ρεύμα διπλός-γήινων ελαττωμάτων |
27.4 |
| 16 |
Επιτρεπόμενη μέγιστη διάβρωση επαφών |
χιλ.
|
3 |
| 17 |
Εκκαθάριση μεταξύ των ανοικτών επαφών |
10±1 |
| 18 |
Πέρα από το κτύπημα |
3.5±0.5 |
| 19 |
Το μη-ταυτόχρονο 3 συγχρονίζει το άνοιγμα και το κλείσιμο |
κα
|
≤2 |
| 20 |
Διάρκεια αναπήδησης του κλεισίματος επαφών |
≤2 |
| 21 |
Μέση σπάζοντας ταχύτητα (στιγμή που σπάζει 6mm) |
m/s
|
1.1±0.2 |
| 22 |
Μέση κάνοντας ταχύτητα |
0.8±0.2 |
| 23 |
Εξεύρεση του χρόνου |
κα
|
≤100 |
| 24 |
Σπάζοντας χρόνος |
≤50 |
|
25
|
Αντίσταση κάθε κύριου κυκλώματος φάσης
|
μ Ω
|
630A |
≤50 |
| 1250A |
≤45 |
| 1600A~2000A |
≤35 |
| ≥2500A |
≤25 |
| 26 |
Σπάζοντας εύρος αναπήδησης επαφών |
χιλ. |
≤2 |
|
27
|
Εκτιμημένη λειτουργούσα τάση |
Εκτιμημένη λειτουργούσα τάση (Β) AC/DC |
Β
|
24* |
110 |
220 |
| Πεδίο της κανονικής τάσης λειτουργίας |
Άνοιγμα: 65%-120% εκτίμησε την τάση, σε περίπτωση που η τάση είναι χαμηλότερη από εκτιμημένη τη 30% τάση, που ανοίγει τη λειτουργία δεν επιτρέπεται |
| 28 |
Εκτιμημένη τάση της μηχανής ενεργειακής αποθήκευσης |
Β |
AC110/220, DC110/220 |
| 29 |
Χρόνος ενεργειακής αποθήκευσης |
S |
≤15 |
