Λεπτομέρειες:
|
| Τάση: | 12KV 24KV | τρέχων: | 630A 1250A 1600A 2000A |
|---|---|---|---|
| Σπάζοντας ρεύμα: | 25KA | Τύπος: | Σταθερός τύπος |
| Πρότυπα: | ΜΒ, IEC, ISO | Manufactory: | Knkong-ΗΛΕΚΤΡΙΚΟΣ |
| Επισημαίνω: | 1250A διακόπτης κυκλώματος εσωτερικού χώρου,διακόπτης κυκλώματος εσωτερικού χώρου 25KA,διακόπτης κυκλώματος ενσωματωμένος πόλος 12 KV |
||

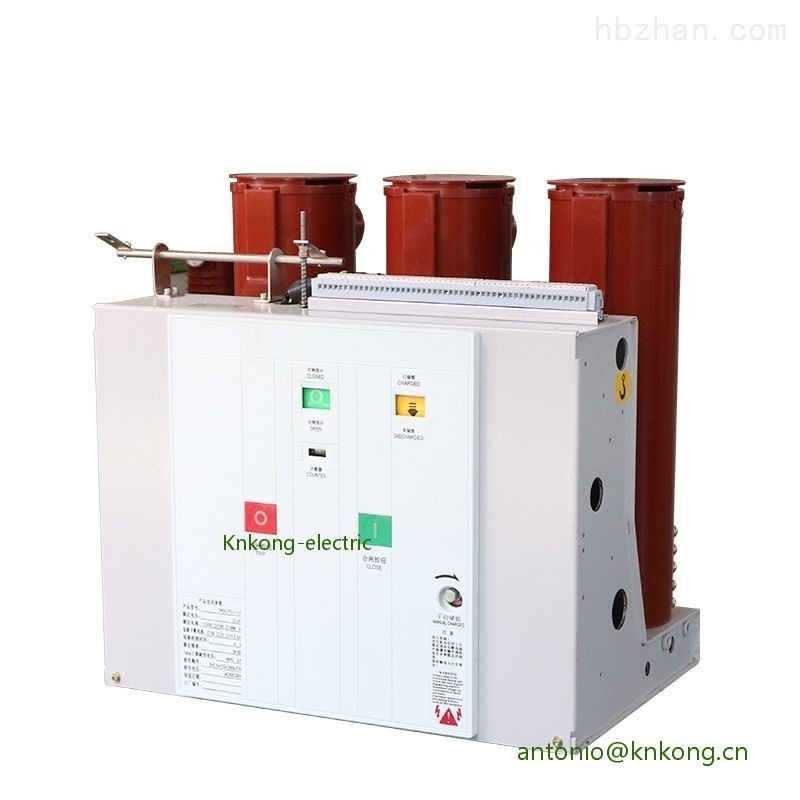

VS1-12KV 1250A εσωτερικού χώρου VCB 25KA με ενσωματωμένο πόλο
Τάση: 12KV 24KV
Ρεύμα: 630A 1250A 2000A
Ρεύμα διακοπής: 20KA
Τύπος: Διορθώθηκε
Επισκόπηση προϊόντος
Ο ενσωματωμένος διακόπτης κενού της σειράς VS1-12 που παράγεται από την KNKONG-ELECTRIC χρησιμοποιείται για εσωτερικούς διακόπτες 12kV, 24KV AC 50Hz/60Hz, είναι η καλύτερη μονάδα προστασίας και ελέγχου για βιομηχανικές και μεταλλευτικές επιχειρήσεις και εξοπλισμό υποσταθμών.Ο μηχανισμός λειτουργίας του ελατηρίου του διακόπτη κυκλώματος είναι ένας αρθρωτός ανεξάρτητος σχεδιασμός πλαισίου, ο οποίος χρησιμοποιείται συχνά σε σταθερούς διακόπτες KYN28-12 (24).Αυτοί οι διακόπτες κυκλώματος μπορούν να είναι είτε σταθερής εγκατάστασης είτε μπορούν να χρησιμοποιηθούν με τρόλεϊ όταν χρησιμοποιείται η αποσπώμενη έκδοση.
Τεχνικές παράμετροι
| Οχι. | Είδος | Μονάδα | Παράμετρος | ||||||
| 1 | Μετρημένη ηλεκτρική τάση | KV | 12 | ||||||
| 2 | Ονομαστική συχνότητα | Hz | 50/60 | ||||||
| 3 | | Τάση αντοχής συχνότητας ισχύος 1 λεπτό (rm s) |
KV | 42 (φάση σε φάση, φάση σε γη) | |||||
| Τάση αντοχής σε παλμούς φωτισμού (αιχμή) | 75 (φάση σε φάση, φάση σε γη) | ||||||||
4 | |
ΕΝΑ | 630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος |
ΚΑ | 20 | 25 | 31.5 | 40 | |||
| 6 | Ονομαστικό ρεύμα αντοχής βραχείας διάρκειας | 20 | 25 | 31.5 | 40 | ||||
| 7 | Ονομαστικό ρεύμα σήμανσης βραχυκυκλώματος | 50 | 63 | 80 | 100 | ||||
| 8 | Ονομαστικό ρεύμα αντοχής αιχμής | 50 | 63 | 80 | 100 | ||||
| 9 | Ονομαστική διάρκεια βραχυκυκλώματος | μικρό | 4 | ||||||
| 10 | Ονομαστική ακολουθία λειτουργίας | O-0,3sO/C-180s-O/C | |||||||
| 11 | Χρόνοι διακοπής του ονομαστικού ρεύματος βραχυκυκλώματος | Φορές | 30/20 φορές (40KA) | ||||||
| 12 | Μηχανική αντοχή | Ops | 20000 | ||||||
| 13 | Ονομαστικό ρεύμα διακοπής συστοιχίας μονού πυκνωτή |
ΕΝΑ | 630 | ||||||
| 14 | Ονομαστικό ρεύμα διακοπής συστοιχίας πυκνωτών back-to-back | 400 | |||||||
| 15 | Ρεύμα θραύσης σφάλματος διπλής γείωσης | 27.4 | |||||||
| 16 | Επιτρεπόμενη μέγιστη διάβρωση επαφής |
mm | 3 | ||||||
| 17 | Διάκενο μεταξύ ανοιχτών επαφών | 10±1 | |||||||
| 18 | Πάνω από εγκεφαλικό | 3,5±0,5 | |||||||
| 19 | Μη ταυτόχρονο άνοιγμα και κλείσιμο 3 φάσεων | Κυρία
| ≤2 | ||||||
| 20 | Διάρκεια αναπήδησης κλεισίματος επαφής | ≤2 | |||||||
| 21 | Μέση ταχύτητα θραύσης (άμεσο σπάσιμο 6 mm) | Κυρία
| 1,1±0,2 | ||||||
| 22 | Μέση ταχύτητα κατασκευής | 0,8±0,2 | |||||||
| 23 | Κάνοντας χρόνο | Κυρία
| ≤100 | ||||||
| 24 | Ώρα διακοπής | ≤50 | |||||||
25 | |
μ Ω | 630Α | ≤50 | |||||
| 1250Α | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Εύρος αναπήδησης θραύσης επαφής | mm | ≤2 | ||||||
27 | Ονομαστική τάση λειτουργίας | Ονομαστική τάση λειτουργίας (V)AC/DC |
V | 24* | 110 | 220 | |||
| Πεδίο εφαρμογής τάσης κανονικής λειτουργίας | Άνοιγμα: 65%-120% ονομαστική τάση, σε περίπτωση που η τάση είναι μικρότερη από 30% ονομαστική τάση, δεν επιτρέπεται η λειτουργία ανοίγματος | ||||||||
| 28 | Ονομαστική τάση κινητήρα αποθήκευσης ενέργειας | V | AC110/220,DC110/220 | ||||||
| 29 | Χρόνος αποθήκευσης ενέργειας | μικρό | ≤15 | ||||||
