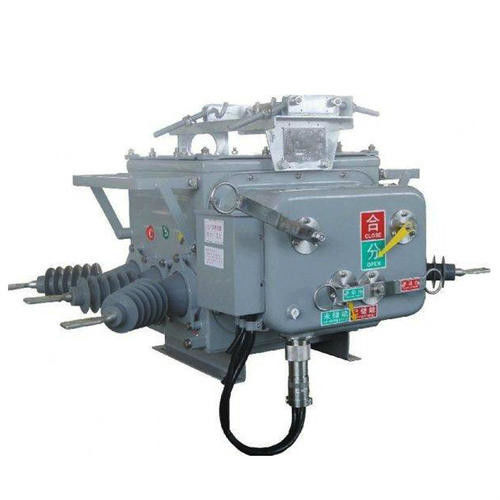

Ο υπαίθριος πόλος-τοποθετημένος υψηλής τάσεως κενός διακόπτης ZW20-12 (ZW20B-12) είναι ένας υπαίθριος υψηλής τάσεως μηχανισμός διανομής με μια εκτιμημένη τάση 12kV και ενός τριφασικού εναλλασσόμενου ρεύματος 50Hz. Κυρίως χρησιμοποιημένος για το σπάσιμο και το κλείσιμο του ρεύματος φορτίων, υπερφορτώστε το ρεύμα και το ρεύμα βραχυκυκλώματος του ηλεκτρικού συστήματος.
Είναι κατάλληλο για την προστασία και τον έλεγχο των υποσταθμών, των βιομηχανικών και επιχειρήσεων μεταλλείας και των αστικών και αγροτικών δικτύων διανομής δύναμης, και είναι ιδιαίτερα κατάλληλο για τις θέσεις με τις συχνές διαδικασίες και τα αστικά δίκτυα διανομής δύναμης αυτοματοποίησης. Αυτό το προϊόν αντιστοιχείται τον ελεγκτή, ο οποίος μπορεί να καλύψει τις απαιτήσεις του συστήματος αυτοματοποίησης διανομής και μπορεί σοβαρά και αποτελεσματικά να ολοκληρώσει την παραδοσιακή λειτουργία recloser.
Τεχνικά χαρακτηριστικά
Η ηλεκτρική σύνδεση μέσω της υποδοχής αεροπορίας και του υπαίθριου σφραγισμένου καλωδίου ελέγχου, με τη λειτουργία ανίχνευσης ελαττωμάτων, την αξιόπιστη κρίση λειτουργίας ελέγχου προστασίας και λειτουργίας επικοινωνίας, την ανίχνευση μηδέ ρεύματος ακολουθίας και του ρεύματος ελαττωμάτων βραχυκυκλώματος ενδιάμεσης φάσης μέσα και έξω από τον τομέα, και την αυτόματη αφαίρεση του μονοφασικού επίγειου ελαττώματος ο διακόπτης κύριων σωμάτων του ελαττώματος βραχυκυκλώματος μεταξύ των φάσεων και των φάσεων είναι κενή μόνωση αερίου εξάλειψης και SF6. Το σώμα κιβωτίων αναφέρεται στη σφραγίδα αερίου Toshiba, Ιαπωνία, explosionproof, και η τεχνολογία δομών μόνωσης έχει την άριστη γενική απόδοση σφράγισης. Το gas-filled εσωτερικό SF6 δεν διαρρέει και δεν επηρεάζεται από τον εξωτερικό κόσμο.
Κανονικός όρος υπηρεσιών:
1. Περιβαλλοντική θερμοκρασία αέρα: -40℃~+40℃ καθημερινή διαφορά θερμοκρασίας: η καθημερινή αλλαγή θερμοκρασίας είναι όχι περισσότερο από 25℃ Σύμφωνα με τις υλικές ιδιότητες του αερίου SF6, όταν η περιβαλλοντική θερμοκρασία είναι -40℃, εάν η πίεση αέρα μέσα στο γραφείο είναι 0.05Mpa, αυτό όταν είναι ακόμα το SF6 στο αεριώδες κράτος, για να εξασφαλίσει την κανονική λειτουργία του προϊόντος. (Όταν η περιβαλλοντική θερμοκρασία είναι -40°C και η πίεση μετρητών είναι 0.05Mpa, το σημείο ρευστοποίησης SF6 είναι -55°C σε μηά πίεση μετρητών, το σημείο ρευστοποίησης SF6 δεν θα υπερβεί -60°C).
2. Η ταχύτητα ανέμου είναι όχι περισσότερο από 35m/s
3. Δεν υπάρχει καμία θέση όπου υπάρχει εύφλεκτο, κίνδυνος έκρηξης, ισχυρές χημικές καυστικές ουσίες (όπως τα διάφορα οξέα, τα αλκάλια ή ο πυκνός καπνός, κ.λπ.) και αυστηρή δόνηση.
4. Ύψος: ≤1000m
5. Κάλυψη του πάχους: 10mm
6. Βαθμός ατμοσφαιρικής ρύπανσης: Επίπεδο IV
7. Ένταση σεισμού: ≤7 βαθμοί
8. Το ουδέτερο σημείο που στηρίζει τη μέθοδο του πλέγματος δύναμης: το ουδέτερο σημείο δεν στηρίζεται, το ουδέτερο σημείο στηρίζεται μέσω της σπείρας καταστολής τόξων, και το ουδέτερο σημείο στηρίζεται μέσω της χαμηλής αντίστασης.
Τεχνικές παράμετροι
|
Αριθ.
|
Στοιχείο
|
Μονάδα
|
Παράμετρος
|
|
1
|
Εκτιμημένη τάση
|
KV
|
12
|
|
2
|
Εκτιμημένη συχνότητα
|
Hz
|
50
|
|
3
|
Εκτιμημένο ρεύμα
|
Α
|
630 1250
|
|
4
|
Η συχνότητα ισχύος αντιστέκεται
τάση (σπάσιμο απομόνωσης DryWet)
|
KV
|
423448
|
|
5
|
Ο κλονισμός αστραπής αντιστέκεται την τάση
|
KV
|
75
|
|
6
|
Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος
|
Κα
|
2025
|
|
7
|
Εκτιμημένο βραχυκύκλωμα που σπάζει τους τρέχοντες σπάζοντας χρόνους
|
χρόνοι
|
30
|
|
8
|
Εκτιμημένη λειτουργούσα ακολουθία
|
|
Ο-0.3s-κοβάλτιο
|
|
9
|
Εκτιμημένο κλείνοντας ρεύμα βραχυκυκλώματος
|
Κα
|
50 63
|
|
10
|
Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα
|
20 25
|
|
11
|
Εκτιμημένη τιμή κορυφής της αντίστασης του ρεύματος
|
50 63
|
|
12
|
Εκτιμημένη διάρκεια βραχυκυκλώματος
|
s
|
4
|
|
13
|
Μηχανική αντοχή
|
χρόνοι
|
10000
|
|
14
|
Επιτρεπόμενο πάχος ένδυσης επαφών
|
χιλ.
|
3
|
