Λεπτομέρειες:
|
| Τάση εκτίμησης: | 40.5kV | Ρεύμα εκτίμησης: | 2000Α |
|---|---|---|---|
| Αρχικός: | Κίνα | Πρότυπα: | IEC ISO ΜΒ |
| OEM/ODM: | Έρευνα με ηλεκτρονικό ταχυδρομείο | Manufactory: | KNKONG |
| Επισημαίνω: | Μέσος μηχανισμός διανομής τάσης του ISO ΜΒ 40.5KV,Μέσος μηχανισμός διανομής τάσης του ISO ΜΒ,KYN61A υπαίθριος μηχανισμός διανομής τύπων |
||

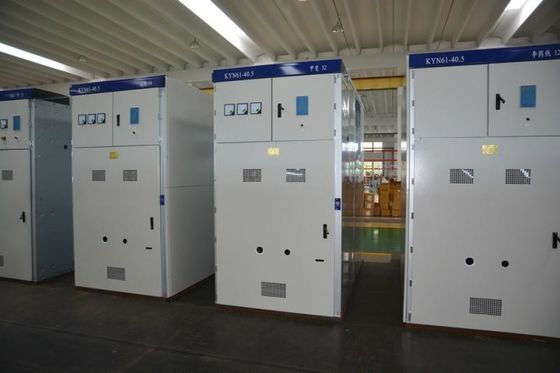

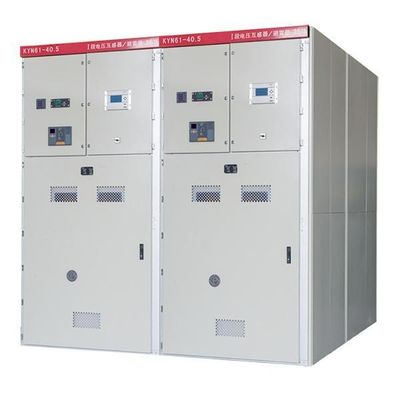

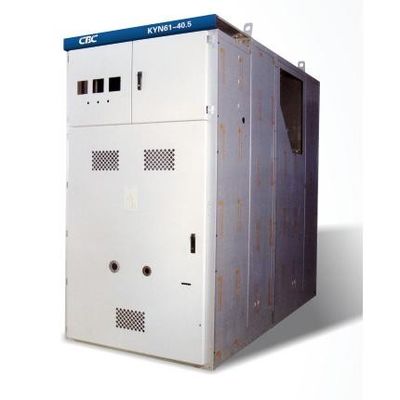

Εισαγωγή προϊόντων
Χρησιμοποίηση του περιβάλλοντος:
a) Θερμοκρασία αέρα: -25℃~+40℃
b) Υγρασία: Μηνιαία υγρασία 95% Καθημερινή υγρασία 90%.
c) Ύψος όχι περισσότεροι από 2500m
d) Περιβαλλοντικός αέρας που μολύνεται όχι προφανώς από το διαβρωτικούς και εύφλεκτους αέριο, τον ατμό, κ.λπ.
e) Κανένα συχνό βίαιο κούνημα
Τεχνικά στοιχεία
| Στοιχεία | Μονάδα | Στοιχεία | |
| Τάση | KV | 40.5 | |
| Συχνότητα | Hz | 50 | |
| Τρέχων | Α | 1250,1600,2000 | |
| Σπάζοντας ρεύμα βραχυκυκλώματος | Κα | 25,31.5 | |
| Παραγωγή τρέχων (αιχμή) | Κα | 63,80 | |
| 4s θερμικό ρεύμα σταθερότητας | Κα | 25,31.5 | |
| Δυναμικό ρεύμα (αιχμή) | Κα | 63,80 | |
| Επίπεδο μόνωσης | 1min η συχνότητα ισχύος αντιστέκεται την τάση (r.m.s) | KV | 95 |
| Η ώθηση αστραπής αντιστέκεται την τάση (αιχμή) | KV | 185 | |
| 1min τάση συχνότητας ισχύος πέρα από το ανοικτό χάσμα (r.m.s) | KV | 118 | |
| Η ώθηση αστραπής αντιστέκεται την τάση πέρα από το ανοικτό χάσμα (αιχμή) | KV | 215 | |
| Κατηγορία προστασίας περιφράξεων |
Προσάρτημα IP4X, Μεταξύ των διαμερισμάτων IP2X |
||
| Διάσταση περιφράξεων (Width*Depth*Height) | χιλ. | 1400*2800*2600 1600*2800*2600 |
|
| Τύπος διακόπτη | VCB: ZN85-40.5 SF6 διακόπτης |
||
*Note: ο μηχανισμός διανομής διαταγής πρέπει να παρέχει SLD (μονής γραμμής διάγραμμα) από τον πελάτη
Κύρια συστατικά χαρακτηριστικά:
VS1-40.5 εσωτερικός κενός διακόπτης
Τάση εκτίμησης: 40.5kV
Ρεύμα εκτίμησης: 630 1250 1600 2000 2500A
Εκτιμώντας σπάζοντας ρεύμα βραχυκυκλώματος: 20 25 31.5KA
Μηχανική ζωή: τουλάχιστον 20.000 φορές
VS1-40.5 τεχνικά στοιχεία
| Στοιχεία | Μονάδα | Ημερομηνία |
| τάση |
KV |
40.5 |
| η βραχυπρόθεσμη συχνότητα ισχύος αντιστέκεται την τάση (1min) | 95 | |
| η ώθηση αστραπής αντιστέκεται την τάση (αιχμή) | 185 | |
| συχνότητα | Hz | 50/60 |
| τρέχων | Α | 1250 1600 2000 2500 4000 |
| ρεύμα εγκατάλειψης βραχυκυκλώματος | Κα | 25 31,5 |
| βραχυπρόθεσμος αντισταθείτε το ρεύμα | 25 31,5 | |
| βραχυπρόθεσμος συνεχής χρόνος | s | 4 |
| η αιχμή αντιστέκεται το ρεύμα | Κα | 63 80 |
| κλείνοντας ρεύμα βραχυκυκλώματος | 63 80 | |
| ενιαίο πλάτη με πλάτη ρεύμα εγκατάλειψης τραπεζών πυκνωτών | Α | 630/400 |
| Ανοίγοντας χρόνος (εκτιμημένο βολτ.) | κα | 35~60 |
| Χρόνος λήξης της προθεσμίας υποβολής (εκτιμημένο βολτ.) | 50~100 | |
| Μηχανική ζωή | χρόνοι | 20000 |
| χρόνοι σπασιμάτων για το εκτιμημένο σύντομο ρεύμα εγκατάλειψης | s | 20 |
| τάση λειτουργίας | Β | AC110/220 DC110/220 |
| ρεύμα της δύναμης που αποθηκεύει τη μηχανή | W | 230 |
| Μέση ανοίγοντας ταχύτητα | m/s | 1.6~2.0 |
| Μέση ταχύτητα κλεισίματος | 0.5~0.8 | |
| διαδικασία λειτουργίας |
0.3s-κλείσιμο 180s-κλείνοντας άνοιγμα |
Ο ηλεκτρικός 33KV μηχανισμός διανομής Knkong έχει εξυπηρετήσει τη διεθνή αγορά για κατά τη διάρκεια των προηγούμενων 10 ετών.
