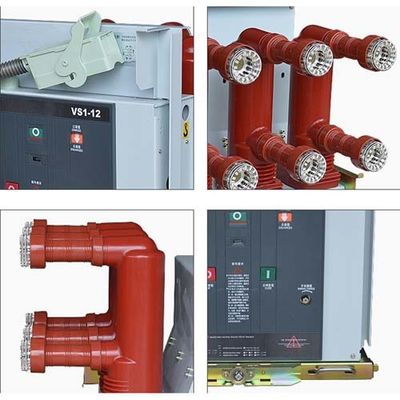

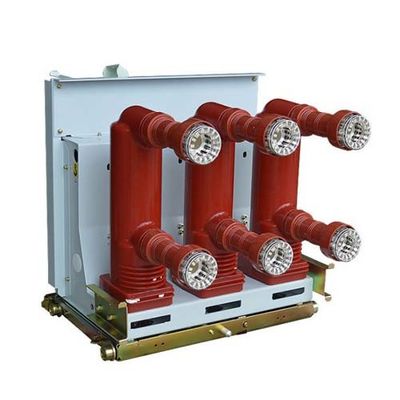

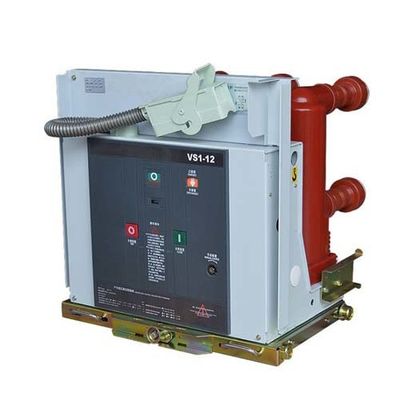

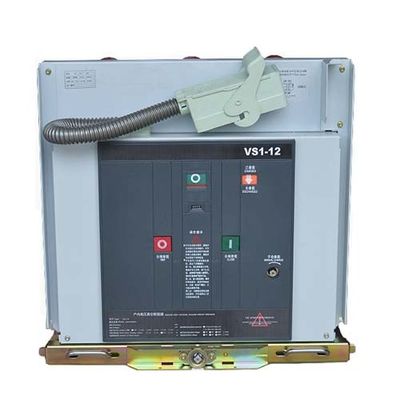

Τριφασικός διακόπτης μηχανισμών διανομής VCB AC60Hz

Τριφασικός διακόπτης μηχανισμών διανομής VCB AC60Hz

Τριφασικός διακόπτης μηχανισμών διανομής VCB AC60Hz
Τριφασικός διακόπτης μηχανισμών διανομής VCB AC60Hz Τριφασικός διακόπτης μηχανισμών διανομής VCB AC60Hz Τριφασικός διακόπτης μηχανισμών διανομής VCB AC60Hz Τριφασικός διακόπτης μηχανισμών διανομής VCB AC60Hz Τριφασικός διακόπτης μηχανισμών διανομής VCB AC60Hz Τριφασικός διακόπτης μηχανισμών διανομής VCB AC60Hz

Μεγάλες Εικόνας :  Τριφασικός διακόπτης μηχανισμών διανομής VCB AC60Hz

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Knkong
Πιστοποίηση: CCC,ISO9001,CE, CB,IEC60898
Αριθμό μοντέλου: VS1-12
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: USD 1000-3000
Χρόνος παράδοσης: 30 ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 100 μονάδα το μήνα

Τριφασικός διακόπτης μηχανισμών διανομής VCB AC60Hz

περιγραφή
Τύπος: Κενός διακόπτης Τάση: 12kV
Αριθ. της φάσης: 3 Συχνότητα: 50/60Hz
OEM/ODM: Έρευνα με ηλεκτρονικό ταχυδρομείο Manufactory: KNKONG
Υψηλό φως:

Διακόπτης AC60Hz VCB

,

Διακόπτης μηχανισμών διανομής VCB

,

Τριφασικός μηχανισμός διανομής VCB

Τριφασικός διακόπτης μηχανισμών διανομής VCB AC60Hz



Εισαγωγή προϊόντων

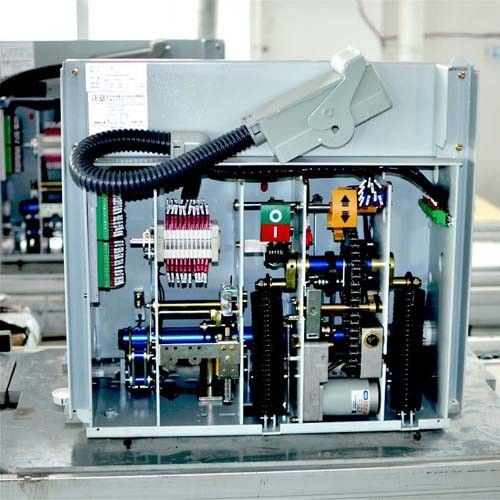

Ενσωματωμένος VS1-σειρές πόλος. οι κενοί διακόπτες ισχύουν σε 12kV, τριφασικός εσωτερικός μηχανισμός διανομής εναλλασσόμενου ρεύματος 50Hz και μπορούν να χρησιμεύσουν ως οι μονάδες προστασίας και ελέγχου για τον εξοπλισμό υποσταθμών μετασχηματιστών βιομηχανικών και καθιερώσεων μεταλλείας. Με το μορφωματικό και σχέδιο ανεξάρτητος-πλαισίων για τους λειτουργούντες μηχανισμούς άνοιξή τους, οι διακόπτες VS1-σειρών μπορούν να λειτουργήσουν με τα μέσα τουσύνολο KYN28 και το σταθερό μηχανισμό διανομής. Αυτοί οι διακόπτες υπόκεινται και στη σταθερή εγκατάσταση και στη συνέλευση με το φορτηγό ως μονάδα χειραμαξών



Κανονικός όρος υπηρεσιών

Ύψος ≤1000m
Περιβαλλοντική θερμοκρασία Max +40℃
Λ. -15℃

Περιβαλλοντική υγρασία:

Μέγιστη μέση υγρασία

24 ώρες ≤95%
1 μήνας ≤90%
Μέγιστη πίεση υδρατμών 24 ώρες ≤2.2kpa
1 μήνας ≤1.8kpa

Η ηλιακή ακτινοβολία είναι αμελητέα. Η δόνηση από έξω από τους μηχανισμούς διανομής και τα έλεγχος-εργαλεία είναι αμελητέα. Ο περιβαλλοντικός αέρας δεν έχει καμία προφανή ρύπανση του καπνού σκόνης, των διαβρωτικών ή καύσιμων αερίων, των ατμών ή της αιθαλομίχλης



VS1 τεχνικές παράμετροι

Αριθ. Στοιχείο Μονάδα Παράμετρος
1 Εκτιμημένη τάση KV 12/24
2 Εκτιμημένη συχνότητα Hz 50
3



Εκτιμημένο επίπεδο μόνωσης

1min η συχνότητα ισχύος αντιστέκεται την τάση (r.m.s)



KV

42 (phase-to-phase, φάση--γη)

48 (πέρα από την απόσταση απομόνωσης)

Η ώθηση φωτισμού αντιστέκεται την τάση (αιχμή)

75 (phase-to-phase, φάση--γη)

85 (πέρα από την απόσταση απομόνωσης)





4





Εκτιμημένο ρεύμα





Α

630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος



Κα

20 25 31.5 40
6 Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα 20 25 31.5 40
7 Εκτιμημένο βραχυκύκλωμα που χαρακτηρίζει το ρεύμα 50 63 80 100
8 Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα 50 63 80 100
9 Εκτιμημένη διάρκεια του βραχυκυκλώματος s 4
10 Εκτιμημένη λειτουργούσα ακολουθία   Ο-0.3s-O/C
Ο-180s-O/C (40KA)
11 Σπάζοντας χρόνοι του εκτιμημένου ρεύματος βραχυκυκλώματος Χρόνοι 30/20 χρονικό (40KA)
12 Μηχανική αντοχή Ops 20000
13 Εκτιμημένο ενιαίο σπάζοντας ρεύμα τραπεζών πυκνωτών



Α

630
14 Εκτιμημένο πλάτη με πλάτη σπάζοντας ρεύμα τραπεζών πυκνωτών 400
15 Σπάζοντας ρεύμα διπλός-γήινων ελαττωμάτων 27.4
16 Επιτρεπόμενη μέγιστη διάβρωση επαφών



χιλ.

3
17 Εκκαθάριση μεταξύ των ανοικτών επαφών 10±1
18 Πέρα από το κτύπημα 3.5±0.5
19 Το μη-ταυτόχρονο 3 συγχρονίζει το άνοιγμα και το κλείσιμο

κα



≤2
20 Διάρκεια αναπήδησης του κλεισίματος επαφών ≤2
21 Μέση σπάζοντας ταχύτητα (στιγμή που σπάζει 6mm)

m/s



1.1±0.2
22 Μέση κάνοντας ταχύτητα 0.8±0.2
23 Εξεύρεση του χρόνου

κα



≤100
24 Σπάζοντας χρόνος ≤50





25



Αντίσταση κάθε κύριου κυκλώματος φάσης



μΩ

630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 Σπάζοντας εύρος αναπήδησης επαφών χιλ. ≤2



27

Εκτιμημένη λειτουργούσα τάση Εκτιμημένη λειτουργούσα τάση (Β) AC/DC



Β

24* 110 220
Πεδίο της κανονικής τάσης λειτουργίας Άνοιγμα: 65%-120% εκτίμησε την τάση, σε περίπτωση που η τάση είναι χαμηλότερη από εκτιμημένη τη 30% τάση, που ανοίγει τη λειτουργία δεν επιτρέπεται
28 Εκτιμημένη τάση της μηχανής ενεργειακής αποθήκευσης Β AC110/220, DC110/220
29 Χρόνος ενεργειακής αποθήκευσης s ≤15
