Λεπτομέρειες:
|
| κανονική τάση: | 12-24KV | κανονικό ρεύμα: | 630-2000A |
|---|---|---|---|
| Σπάσιμο: | ανώτατο 25KA | Τύπος: | ανακλήσιμος/σταθερός |
| Αρχικός: | Zhengzhou, ΚΙΝΑ | Manufactory: | Knkong-ΗΛΕΚΤΡΙΚΟΣ |
| Επισημαίνω: | Ενσωματωμένος κενός διακόπτης Πολωνού,2000A κενός ΣΥΝΕΧΗΣ διακόπτης μορφωματικός,25KA σταθερός ΣΥΝΕΧΗΣ διακόπτης |
||

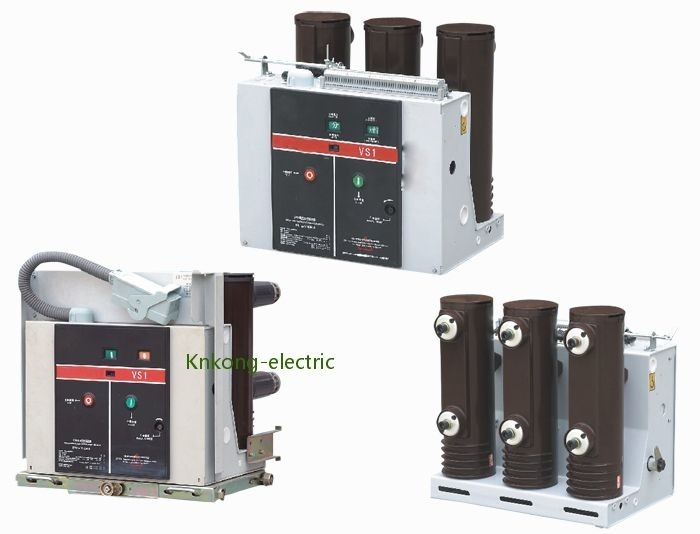

VS1 ενσωματωμένος σειρά κενός διακόπτης τύπων Πολωνού από το μορφωματικό cOem σχεδίου διαθέσιμο
Τάση: 12-24KV
Ρεύμα: 630-2000A
Σπάζοντας ρεύμα: ΑΝΩΤΑΤΟ 25KA
Τύπος: ανακλήσιμος/σταθερός
Επισκόπηση προϊόντων
Ο κενός διακόπτης VS1 μας αναπτύχθηκε ανεξάρτητα από Knkong-electric.
Ο υψηλής απόδοσης απομονωτής φρένων του μπορεί σημαντικά να μειώσει υπερανυψώνει και αναπηδά εύρος που προκαλείται από την κινούμενη επαφή του κενού διακόπτη VS1 κατά τη διάρκεια του σπασίματος, και αποφεύγει υπερανυψώνει της κινούμενης επαφής προκαλώντας τη μερική κούραση και της διάρκειας των κενών φυσητήρων διακοπτών.
Τεχνικές παράμετροι
| Αριθ. | Στοιχείο | Μονάδα | Παράμετρος | ||||||
| 1 | Εκτιμημένη τάση | KV | 12 | ||||||
| 2 | Εκτιμημένη συχνότητα | Hz | 50/60 | ||||||
| 3 |
Εκτιμημένο επίπεδο μόνωσης |
1min η συχνότητα ισχύος αντιστέκεται την τάση (ρ. μ. s) |
KV |
42 (phase-to-phase, φάση--γη) 48 (πέρα από την απόσταση απομόνωσης) |
|||||
| Η ώθηση φωτισμού αντιστέκεται την τάση (αιχμή) |
75 (phase-to-phase, φάση--γη) 85 (πέρα από την απόσταση απομόνωσης) |
||||||||
|
4 |
Εκτιμημένο ρεύμα |
Α |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος |
Κα |
20 | 25 | 31.5 | 40 | |||
| 6 | Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα | 20 | 25 | 31.5 | 40 | ||||
| 7 | Εκτιμημένο βραχυκύκλωμα που χαρακτηρίζει το ρεύμα | 50 | 63 | 80 | 100 | ||||
| 8 | Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα | 50 | 63 | 80 | 100 | ||||
| 9 | Εκτιμημένη διάρκεια του βραχυκυκλώματος | s | 4 | ||||||
| 10 | Εκτιμημένη λειτουργούσα ακολουθία | Ο-0.3s-O/C | |||||||
| 11 | Σπάζοντας χρόνοι του εκτιμημένου ρεύματος βραχυκυκλώματος | Χρόνοι | 30/20 χρονικό (40KA) | ||||||
| 12 | Μηχανική αντοχή | Ops | 20000 | ||||||
| 13 | Εκτιμημένο ενιαίο σπάζοντας ρεύμα τραπεζών πυκνωτών |
Α |
630 | ||||||
| 14 | Εκτιμημένο πλάτη με πλάτη σπάζοντας ρεύμα τραπεζών πυκνωτών | 400 | |||||||
| 15 | Σπάζοντας ρεύμα διπλός-γήινων ελαττωμάτων | 27.4 | |||||||
| 16 | Επιτρεπόμενη μέγιστη διάβρωση επαφών |
χιλ. |
3 | ||||||
| 17 | Εκκαθάριση μεταξύ των ανοικτών επαφών | 10±1 | |||||||
| 18 | Πέρα από το κτύπημα | 3.5±0.5 | |||||||
| 19 | Το μη-ταυτόχρονο 3 συγχρονίζει το άνοιγμα και το κλείσιμο |
κα
|
≤2 | ||||||
| 20 | Διάρκεια αναπήδησης του κλεισίματος επαφών | ≤2 | |||||||
| 21 | Μέση σπάζοντας ταχύτητα (στιγμή που σπάζει 6mm) |
m/s
|
1.1±0.2 | ||||||
| 22 | Μέση κάνοντας ταχύτητα | 0.8±0.2 | |||||||
| 23 | Εξεύρεση του χρόνου |
κα
|
≤100 | ||||||
| 24 | Σπάζοντας χρόνος | ≤50 | |||||||
|
25 |
Αντίσταση κάθε κύριου κυκλώματος φάσης |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Σπάζοντας εύρος αναπήδησης επαφών | χιλ. | ≤2 | ||||||
|
27 |
Εκτιμημένη λειτουργούσα τάση | Εκτιμημένη λειτουργούσα τάση (Β) AC/DC |
Β |
24* | 110 | 220 | |||
| Πεδίο της κανονικής τάσης λειτουργίας | Άνοιγμα: 65%-120% εκτίμησε την τάση, σε περίπτωση που η τάση είναι χαμηλότερη από εκτιμημένη τη 30% τάση, που ανοίγει τη λειτουργία δεν επιτρέπεται | ||||||||
| 28 | Εκτιμημένη τάση της μηχανής ενεργειακής αποθήκευσης | Β | AC110/220, DC110/220 | ||||||
| 29 | Χρόνος ενεργειακής αποθήκευσης | S | ≤15 | ||||||
