Λεπτομέρειες:
|
| Χρησιμοποίηση της τάσης: | 12-24KV | Τρέχοντας ρεύμα: | 630A 1250A 2000A |
|---|---|---|---|
| Σπάζοντας ικανότητα: | ανώτατο 20KA | Τύπος: | ανακλήσιμος |
| Αρχικός: | Κίνα | Manufactory: | Knkong-ΗΛΕΚΤΡΙΚΟΣ |
| Επισημαίνω: | Ανακλήσιμος μορφωματικός διακόπτης VCB,20KA σπάσιμο του διακόπτη VCB,Διακόπτης του ISO VCB |
||

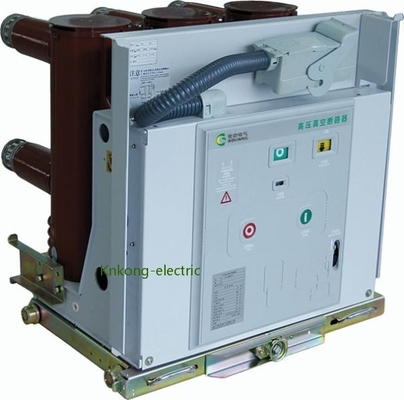

20KA σπάζοντας εναλλασσόμενη ανακλήσιμη στερεός-σφραγισμένη σειρά πόλων VCB 12KV VS1
Τάση: 12-24 KV
Ρεύμα: 630-1250A-2000A
Σπάζοντας ρεύμα: ανώτατο 20KA
Τύπος: ανακλήσιμος
Επισκόπηση προϊόντων
Δευτεροβάθμιο κύκλωμα
Ο δευτεροβάθμιος πίνακας κυκλωμάτων ελέγχου του knkong-ηλεκτρικού κενού διακόπτη σειράς VS1 χρησιμοποιεί ένα μορφωματικό σχέδιο. Η ηλεκτρική σύνδεση της μηχανής χρησιμοποιεί τα αρίστης ποιότητας βουλώματα μόνος-πορπών, που είναι κατάλληλα για την αντικατάσταση και εξασφαλίζει αξιόπιστη λειτουργία της ηλεκτρικής σύνδεσης.
Υψηλής απόδοσης απομονωτής πετρελαίου
Ο υψηλής απόδοσης σπάζοντας απομονωτής μπορεί σημαντικά να μειώσει το εύρος υπερανυψώνει και αναπηδά πίσω παραγμένος από την κινούμενη επαφή του κενού διακόπτη VS1 κατά τη διάρκεια του σπασίματος, και αποφεύγει υπερανυψώνει της κινούμενης επαφής που οδηγεί στη μερική κούραση της κενής απώλειας φυσητήρων διακοπτών μηχανικής διάρκειας. Με τη μείωση του εύρους αναπήδησης της κινούμενης επαφής, το reignition φαινόμενο δεν έχει βρεθεί στη δοκιμή της μεταστρεφόμενης τράπεζας πυκνωτών.
Τεχνικές παράμετροι
| Αριθ. | Στοιχείο | Μονάδα | Παράμετρος | ||||||
| 1 | Εκτιμημένη τάση | KV | 12 | ||||||
| 2 | Εκτιμημένη συχνότητα | Hz | 50/60 | ||||||
| 3 |
Εκτιμημένο επίπεδο μόνωσης |
1min η συχνότητα ισχύος αντιστέκεται την τάση (ρ. μ. s) |
KV |
42 (phase-to-phase, φάση--γη) 48 (πέρα από την απόσταση απομόνωσης) |
|||||
| Η ώθηση φωτισμού αντιστέκεται την τάση (αιχμή) |
75 (phase-to-phase, φάση--γη) 85 (πέρα από την απόσταση απομόνωσης) |
||||||||
|
4 |
Εκτιμημένο ρεύμα |
Α |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος |
Κα |
20 | 25 | 31.5 | 40 | |||
| 6 | Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα | 20 | 25 | 31.5 | 40 | ||||
| 7 | Εκτιμημένο βραχυκύκλωμα που χαρακτηρίζει το ρεύμα | 50 | 63 | 80 | 100 | ||||
| 8 | Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα | 50 | 63 | 80 | 100 | ||||
| 9 | Εκτιμημένη διάρκεια του βραχυκυκλώματος | s | 4 | ||||||
| 10 | Εκτιμημένη λειτουργούσα ακολουθία | Ο-0.3s-O/C | |||||||
| 11 | Σπάζοντας χρόνοι του εκτιμημένου ρεύματος βραχυκυκλώματος | Χρόνοι | 30/20 χρονικό (40KA) | ||||||
| 12 | Μηχανική αντοχή | Ops | 20000 | ||||||
| 13 | Εκτιμημένο ενιαίο σπάζοντας ρεύμα τραπεζών πυκνωτών |
Α |
630 | ||||||
| 14 | Εκτιμημένο πλάτη με πλάτη σπάζοντας ρεύμα τραπεζών πυκνωτών | 400 | |||||||
| 15 | Σπάζοντας ρεύμα διπλός-γήινων ελαττωμάτων | 27.4 | |||||||
| 16 | Επιτρεπόμενη μέγιστη διάβρωση επαφών |
χιλ. |
3 | ||||||
| 17 | Εκκαθάριση μεταξύ των ανοικτών επαφών | 10±1 | |||||||
| 18 | Πέρα από το κτύπημα | 3.5±0.5 | |||||||
| 19 | Το μη-ταυτόχρονο 3 συγχρονίζει το άνοιγμα και το κλείσιμο |
κα
|
≤2 | ||||||
| 20 | Διάρκεια αναπήδησης του κλεισίματος επαφών | ≤2 | |||||||
| 21 | Μέση σπάζοντας ταχύτητα (στιγμή που σπάζει 6mm) |
m/s
|
1.1±0.2 | ||||||
| 22 | Μέση κάνοντας ταχύτητα | 0.8±0.2 | |||||||
| 23 | Εξεύρεση του χρόνου |
κα
|
≤100 | ||||||
| 24 | Σπάζοντας χρόνος | ≤50 | |||||||
|
25 |
Αντίσταση κάθε κύριου κυκλώματος φάσης |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Σπάζοντας εύρος αναπήδησης επαφών | χιλ. | ≤2 | ||||||
|
27 |
Εκτιμημένη λειτουργούσα τάση | Εκτιμημένη λειτουργούσα τάση (Β) AC/DC |
Β |
24* | 110 | 220 | |||
| Πεδίο της κανονικής τάσης λειτουργίας | Άνοιγμα: 65%-120% εκτίμησε την τάση, σε περίπτωση που η τάση είναι χαμηλότερη από εκτιμημένη τη 30% τάση, που ανοίγει τη λειτουργία δεν επιτρέπεται | ||||||||
| 28 | Εκτιμημένη τάση της μηχανής ενεργειακής αποθήκευσης | Β | AC110/220, DC110/220 | ||||||
| 29 | Χρόνος ενεργειακής αποθήκευσης | S | ≤15 | ||||||
