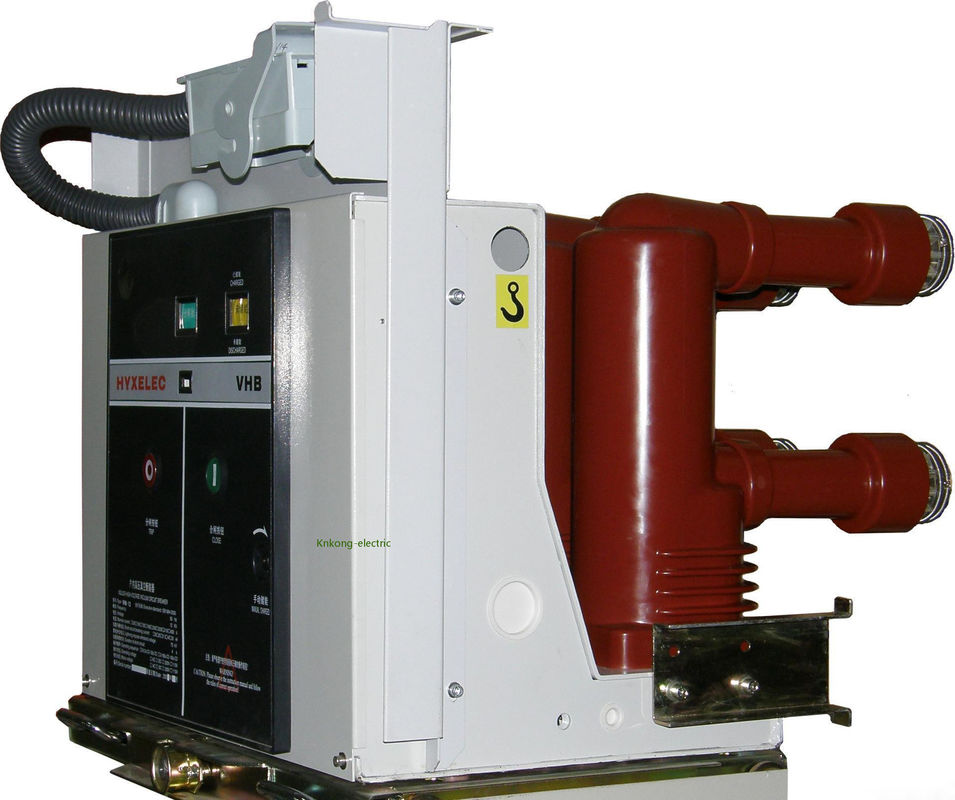

12KV ανακλήσιμος κενός διαμορφωμένος διακόπτης μηχανισμός

12KV ανακλήσιμος κενός διαμορφωμένος διακόπτης μηχανισμός

12KV ανακλήσιμος κενός διαμορφωμένος διακόπτης μηχανισμός
12KV ανακλήσιμος κενός διαμορφωμένος διακόπτης μηχανισμός

Μεγάλες Εικόνας :  12KV ανακλήσιμος κενός διαμορφωμένος διακόπτης μηχανισμός

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: KNKONG
Πιστοποίηση: CB,ISO,IEC
Αριθμό μοντέλου: VS1-12
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Συσκευασία λεπτομέρειες: Τυποποιημένη συσκευασία εξαγωγής
Χρόνος παράδοσης: 15 εργάσιμες ημέρες
Όροι πληρωμής: L/C, T/T, Western Union
Δυνατότητα προσφοράς: 1000 μονάδα το μήνα

12KV ανακλήσιμος κενός διαμορφωμένος διακόπτης μηχανισμός

περιγραφή
Κανονική τάση: 12KV Κανονικό ρεύμα: 630-2000A
Σπάζοντας ρεύμα: 20-25KA Τύπος: ανακλήσιμος
Αρχικός: Κίνα Manufactory: Knkong-ΗΛΕΚΤΡΙΚΟΣ
Επισημαίνω:

Ανακλήσιμος κενός διακόπτης

,

12KV κενός διακόπτης

,

25KA διαμορφωμένος κενός διακόπτης

Ανακλήσιμος κενός διαμορφωμένος διακόπτης μηχανισμός VS1 12KV

Τάση: 12KV

Ρεύμα: 630-2000A

Σπάζοντας ρεύμα: 20KA

Τύπος: ανακλήσιμος





Επισκόπηση προϊόντων

VS1 οι διακόπτες σειράς εντελώς ανεξάρτητα αναπτύσσονται από Knkong. Ο μορφωματικός μηχανισμός καθιστά την εγκατάσταση, τη συντήρηση, τη δοκιμή και τη λειτουργία ευκολότερες. Έναντι των παραδοσιακών διακοπτών, έχει τη σταθερότερη λειτουργία, την υψηλότερη ασφάλεια και τη μακρύτερη ζωή υπηρεσιών. Μπορεί να ικανοποιήσει τις ανάγκες εφαρμογής των πελατών στη μετάδοση δύναμης 12kV και 24kV και τα συστήματα διανομής και χρησιμοποιείται ευρέως στη ηλεκτρική δύναμη, την ενέργεια, το πετροχημικό, τη μεταλλουργία, την κατασκευή, τη μεταφορά, την κατασκευή, την προστασία του περιβάλλοντος και άλλες βιομηχανίες.



Κανονικός όρος υπηρεσιών

Ύψος ≤1000m
Περιβαλλοντική θερμοκρασία Max +40℃
Λ. -15℃

Περιβαλλοντική υγρασία:

Μέγιστη μέση υγρασία

24 ώρες ≤95%
1 μήνας ≤90%
Μέγιστη πίεση υδρατμών 24 ώρες ≤2.2kpa
1 μήνας ≤1.8kpa



Ειδικός όρος υπηρεσιών

Για τους ειδικούς λειτουργούντες όρους, παρακαλώ συμβουλευθείτε τον κατασκευαστή:
Η ανύψωση περιοχών δεν υπερβαίνει 1000m
Επιτρέπει να μειώσει τη διηλεκτρική δύναμη του αέρα
Μειώστε την τρέχουσα ικανότητα μεταφοράς
Παρέχετε τον πρόσθετο εξαερισμό για το διασκεδασμό θερμότητας
Άλλες προφυλάξεις πρέπει να συζητηθούν με τον κατασκευαστή σύμφωνα με την παράγραφο 2.2 του IEC 62271-1



Τεχνικές παράμετροι

Αριθ. Στοιχείο Μονάδα Παράμετρος
1 Εκτιμημένη τάση KV 12
2 Εκτιμημένη συχνότητα Hz 50/60
3



Εκτιμημένο επίπεδο μόνωσης

1min η συχνότητα ισχύος αντιστέκεται την τάση (ρ. μ. s)



KV

42 (phase-to-phase, φάση--γη)

48 (πέρα από την απόσταση απομόνωσης)

Η ώθηση φωτισμού αντιστέκεται την τάση (αιχμή)

75 (phase-to-phase, φάση--γη)

85 (πέρα από την απόσταση απομόνωσης)





4





Εκτιμημένο ρεύμα





Α

630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος



Κα

20 25 31.5 40
6 Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα 20 25 31.5 40
7 Εκτιμημένο βραχυκύκλωμα που χαρακτηρίζει το ρεύμα 50 63 80 100
8 Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα 50 63 80 100
9 Εκτιμημένη διάρκεια του βραχυκυκλώματος s 4
10 Εκτιμημένη λειτουργούσα ακολουθία   Ο-0.3s-O/C
11 Σπάζοντας χρόνοι του εκτιμημένου ρεύματος βραχυκυκλώματος Χρόνοι 30/20 χρονικό (40KA)
12 Μηχανική αντοχή Ops 20000
13 Εκτιμημένο ενιαίο σπάζοντας ρεύμα τραπεζών πυκνωτών



Α

630
14 Εκτιμημένο πλάτη με πλάτη σπάζοντας ρεύμα τραπεζών πυκνωτών 400
15 Σπάζοντας ρεύμα διπλός-γήινων ελαττωμάτων 27.4
16 Επιτρεπόμενη μέγιστη διάβρωση επαφών



χιλ.

3
17 Εκκαθάριση μεταξύ των ανοικτών επαφών 10±1
18 Πέρα από το κτύπημα 3.5±0.5
19 Το μη-ταυτόχρονο 3 συγχρονίζει το άνοιγμα και το κλείσιμο

κα



≤2
20 Διάρκεια αναπήδησης του κλεισίματος επαφών ≤2
21 Μέση σπάζοντας ταχύτητα (στιγμή που σπάζει 6mm)

m/s



1.1±0.2
22 Μέση κάνοντας ταχύτητα 0.8±0.2
23 Εξεύρεση του χρόνου

κα



≤100
24 Σπάζοντας χρόνος ≤50





25



Αντίσταση κάθε κύριου κυκλώματος φάσης



μ Ω

630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 Σπάζοντας εύρος αναπήδησης επαφών χιλ. ≤2



27

Εκτιμημένη λειτουργούσα τάση Εκτιμημένη λειτουργούσα τάση (Β) AC/DC



Β

24* 110 220
Πεδίο της κανονικής τάσης λειτουργίας Άνοιγμα: 65%-120% εκτίμησε την τάση, σε περίπτωση που η τάση είναι χαμηλότερη από εκτιμημένη τη 30% τάση, που ανοίγει τη λειτουργία δεν επιτρέπεται
28 Εκτιμημένη τάση της μηχανής ενεργειακής αποθήκευσης Β AC110/220, DC110/220
29 Χρόνος ενεργειακής αποθήκευσης S ≤15
