Λεπτομέρειες:
|
| εκτιμημένη τάση: | 40,5 KV | Εκτιμημένο ρεύμα: | 630-2500A |
|---|---|---|---|
| Εκτιμημένη συχνότητα: | 50/60Hz | Πρότυπα: | IEC ΜΒ ΤΟΥ ISO |
| Manufactory: | KNKONG | OEM/ODM: | Διαθέσιμος |
| Επισημαίνω: | Τριφασικό HV VCB,40,5 KV εσωτερικός κενός διακόπτης |
||

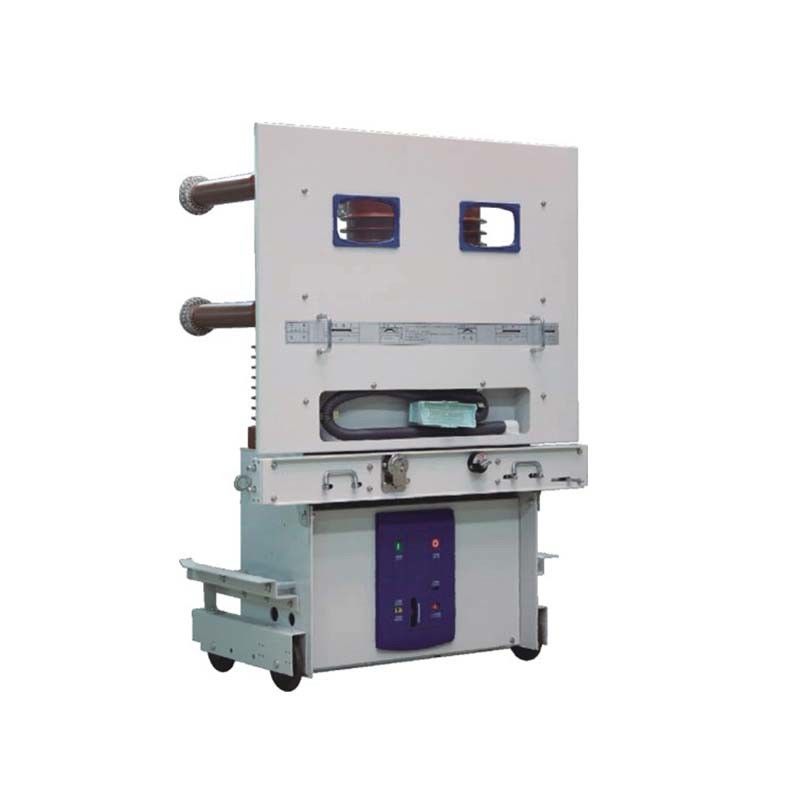

ΕΣΩΤΕΡΙΚΌ H.V. VCB VS1-40.512-40.5KV, ΤΡΙΦΑΣΙΚΌ 50HZ 400/630A, ΣΥΜΒΟΎΛΙΟ ΠΟΛΙΤΙΣΤΙΚΉΣ ΣΥΝΕΡΓΑΣΊΑΣ AC/DC 110/220V, ISO9001, CE, CB, IEC60898
Εισαγωγή προϊόντων
VS1-40.5/T κενός διακόπτης υψηλής τάσης τύπων ο εσωτερικός χρησιμοποιείται για το μηχανισμό διανομής KYN61-40.5 (Ζ). Είναι ο νεώτερος τύπος παροχής ηλεκτρικού ρεύματος και εξοπλισμού διανομής. Αυτό το προϊόν είναι σύμφωνα με τα πρότυπα GB1984-2003.
Χαρακτηριστικά γνωρίσματα δομών
Αυτό το είδος του VCB υιοθετεί ένα ενσωματωμένο σχέδιο και είναι διαφορετικό από τον κενό διακόπτη ανοικτός-τύπων και τον κενό διακόπτη μόνωσης.
1. Ο κενός διακόπτης και η αγώγιμη συναρμολόγηση κυκλωμάτων με το δαχτυλίδι αυξάνουν τη ρητίνη μέσω της ειδικής τέχνης σφραγίζονται σε έναν πόλο.
2. Κατόπιν με το διαμορφωμένο κύκλωμα που συγκεντρώνεται σε έναν μορφωματικό διακόπτη.
3. Αυτό το είδος του VCB με τις άριστες electrical&mechanical ιδιότητες το προηγμένο επίπεδο του κενού διακόπτη στο μοντέρνο κόσμο.
Κανονικός όρος υπηρεσιών
1. Περιβαλλοντική θερμοκρασία: -15℃ +40℃, η μέση θερμοκρασία είναι όχι περισσότερο από 35℃ σε 24 ώρες
2. Ύψος επάνω από τη θάλασσα - επίπεδο: ≤1000m
3. Σχετική υγρασία: η μέση υγρασία μιας ημέρας πρέπει να είναι όχι περισσότεροι από 95% η μέση υγρασία ενός μήνα πρέπει να είναι όχι περισσότεροι από 90%
4. Διαποτισμένη πίεση ατμού: η μέση πίεση μιας ημέρας πρέπει να είναι όχι περισσότεροι από 2. 2kPa, η μέση υγρασία ενός μήνα πρέπει να είναι όχι περισσότεροι από l.8kPa
5. Περιβαλλοντικές συνθήκες: Πρέπει να εγκατασταθεί σε ισχύ χωρίς τη σκόνη, τον καπνό, τη χημική διάβρωση, το καύσιμο αέριο, και αλατούχο ρύπανση καπνών.
VS1-40.5/E τεχνικές παράμετροι
| Αριθ. | Στοιχείο | Μονάδα | Παράμετρος |
| 1 | Εκτιμημένη τάση | KV | 40.5 |
| 2 | Εκτιμημένη συχνότητα | Hz | 50 |
| 3 | Η εκτιμημένη συχνότητα ισχύος αντιστέκεται voltage/1 λ. | KV | 95 |
| 4 | Η εκτιμημένη ώθηση αστραπής αντιστέκεται την τάση | KV | 185 |
| 5 | Εκτιμημένο ρεύμα | Α | 630 1250 1600 2000 2500 |
| 6 | Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος | Κα | 20 25 31,5 |
| 7 | Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα | Κα | 20 25 31,5 |
| 8 | Εκτιμημένο βραχυκύκλωμα που χαρακτηρίζει το ρεύμα | Κα | 50 63 80 |
| 9 | Εκτιμημένη τιμή κορυφής της αντίστασης του ρεύματος | Κα | 50 63 80 |
| 10 | Εκτιμημένη διάρκεια του βραχυκυκλώματος | s | 4 |
| 11 | Εκτιμημένη λειτουργούσα ακολουθία | Ο-0.3s-κοβάλτιο | |
| 12 | Σπάζοντας χρόνος | κα | ≤80 |
| 13 | Μηχανική αντοχή | χρόνοι | 10000 |
| 14 | Εκτιμημένο ενιαίο σπάζοντας ρεύμα τραπεζών πυκνωτών | Α | 400/630 |
| 15 | Εκτιμημένο βραχυκύκλωμα που σπάζει τους τρέχοντες σπάζοντας χρόνους | χρόνοι | 30 |
| 16 | Μέγεθος (length*width*high) | χιλ. | 1246*1700*905 |
| 17 | Εκτιμημένη τάση της μηχανής ενεργειακής αποθήκευσης | Β | AC110/220, DC110/220 |
| 18 | Βάρος | Κλ | 466 |
Μηχανικές παράμετροι ιδιοτήτων
| Αριθ. | Στοιχείο | Μονάδα | Παράμετρος |
| 1 | Εκκαθάριση μεταξύ των ανοικτών επαφών | χιλ. | 18±2 |
| 2 | Πέρα από το κτύπημα | 3.5~4 | |
| 3 | Εκτιμημένη δύναμη της μηχανής ενεργειακής αποθήκευσης | W | 230 |
| 4 | Χρόνος ενεργειακής αποθήκευσης | s | ≤15 |
| 5 | Διάρκεια αναπήδησης του κλεισίματος επαφών |
κα |
≤3 |
| 6 | Το μη-ταυτόχρονο 3 συγχρονίζει το άνοιγμα και το κλείσιμο | ≤2 | |
| 7 | Σπάζοντας χρόνος | ≤70 | |
| 8 | Εξεύρεση του χρόνου | ≤90 | |
| 9 | Αναπήδηση σπάσιμο-φρένων | μ | ≤3 |
| 10 | Μέση σπάζοντας ταχύτητα | m/s | 1.7±0.3 |
| 11 | Μέση κάνοντας ταχύτητα | 0.7±0.3 |
