Εκτιμημένη τάση: Εναλλασσόμενο ρεύμα 380V
Εκτιμημένη τάση μόνωσης: Εναλλασσόμενο ρεύμα 660V
Συχνότητα: 50 /60 Hz
Εκτιμημένο ρεύμα: ≤800A
Εκτιμημένη βραχυπρόθεσμη τρέχουσα δυνατότητα ανοχής lew: 10KA
Διηλεκτρική δύναμη: 2500/1min
Υλικό: κυλημένο φύλλο του /Galvanized πιάτων ανοξείδωτου το /Cold
Πάχος: 1.0mm3.0mm
Εφαρμογή: Μετάδοση και διανομή ηλεκτρικής δύναμης.
Βαθμός προστασίας: IP30
Ανοίξτε την κατεύθυνση: Η ανοίγοντας γωνία είναι ίση με ή μεγαλύτερη από 135°
Πρότυπα και πιστοποιητικό: CE ΤΟ /ISO ΤΟ /CCC ΤΟ /IEC 60439-1 GB7251.1-2005 ISO9001
Συμπεριλαμβανόμενο αμπερόμετρο, βολτόμετρο
Παράμετρος τεχνολογίας
| Περιγραφή |
Μονάδα |
παράμετρος |
| Τάση εκτίμησης του κύριου κυκλώματος |
Β |
Κάτω από 500V AV |
| Βοηθητική εκτιμημένη κύκλωμα τάση |
Β |
Εναλλασσόμενο ρεύμα 220V 380V |
| Συχνότητα εκτίμησης |
Hz |
50 |
| Τάση μόνωσης εκτίμησης |
Β |
660 |
| Ρεύμα εκτίμησης |
Α |
≤800 |
Εργασιακό περιβάλλον:
1. Θερμοκρασία: -5~ + 40 ℃, και ο μέσος όρος μέσα σε 24h + λιγότερο από 35 ℃.
2. Ύψος: όχι περισσότεροι από 2000m.
3. Η περιβαλλοντική θερμοκρασία αέρα, όχι περισσότερο από 40℃ στις χαμηλότερες θερμοκρασίες μπορεί να έχει μια υψηλότερη σχετική υγρασία επάνω (π.χ.: + 20at 90%), που λαμβάνει υπόψη την αλλαγή στη θερμοκρασία επιτρέπει την παραγωγή μιας μέτριας συμπύκνωσης.
4. Μην υπερβείτε η εγκατάσταση εξοπλισμού και η κάθετη κλίση εάν 5 °
5. Ο εξοπλισμός πρέπει να εγκατασταθεί ελλείψει της αυστηρής δόνησης, της κλονισμός-ελεύθερης, και διάβρωση-ελεύθερης θέσης
6. Σημείωση: Περισσότερο από τους ανωτέρω όρους μπορεί να συζητηθεί με την επιχείρηση.
Χρήση:

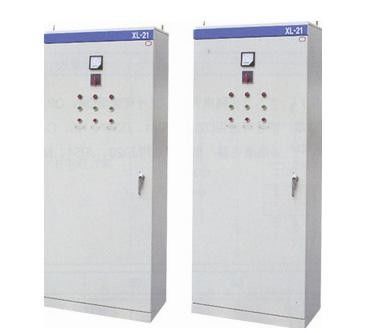

Το χαμηλής τάσης μέταλλο-εσωκλειόμενο ηλεκτρικό γραφείο XL-21 είναι κατάλληλο για τα τριφασικά τριών καλωδίων, τριφασικοί τετρασύρματα, και τριφασικά συστήματα πέντε-καλωδίων με μια τάση εναλλασσόμενου ρεύματος λιγότερο από 500V στην ηλεκτρική παραγωγή και βιομηχανικός και τη μεταλλεία. Για το φωτισμό και την ηλεκτρική διανομή. Το γραφείο XL-21 LV έχει τα χαρακτηριστικά ενός εύκαμπτου σχεδίου διανομής δύναμης, ενός κατάλληλου συνδυασμού, μιας ισχυρής δυνατότητας πραγματοποίησης, και μιας νέας δομής.
Γενική διάσταση:
Πρόγραμμα SLD:
