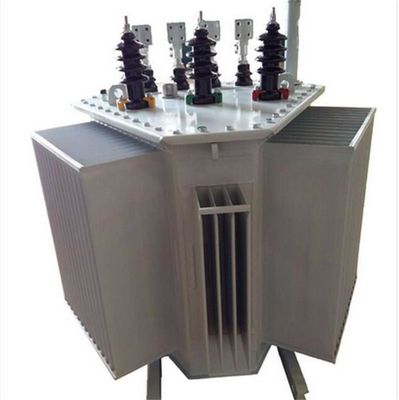

Πλήρως σφραγισμένος μετασχηματιστής 10KV 400V τύπων πυρήνων πληγών 2500KVA

Πλήρως σφραγισμένος μετασχηματιστής 10KV 400V τύπων πυρήνων πληγών 2500KVA

Τρισδιάστατος μετασχηματιστής δύναμης τύπων πετρελαίου S14 M.RL 10/0.4KV 2500KVA

Εισαγωγή προϊόντων

Το S14-M.RL σφράγισε πλήρως τον τριφασικό τριφασικό μετασχηματιστή πυρήνων πληγών είναι διαφορετικό από τον παραδοσιακό επίπεδο τοποθετημένο σε στρώματα μετασχηματιστή πυρήνων. Ο πυρήνας σιδήρου αποτελείται από έναν τριφασικό ζυγό στηλών που τακτοποιείται σε ένα τρισδιάστατο τρίγωνο με ένα ενιαίο πλαίσιο. Κάθε στήλη κουλουριάζεται συνεχώς από cold-rolled την υψηλή ποιότητα λουρίδα χάλυβα πυριτίου λεπτά, και το πλάτος κόβεται σε μια ευθεία γραμμή ή μια καμπύλη από μια CNC τέμνουσα μηχανή. Το υλικό λουρίδων τυλίγεται στην άνεμος μηχανή πυρήνων για να διαμορφώσει ένα φύλλο πλαισίων τόξων κοντινός-εγκυκλίων ή διπλώνω-ακρών, και υποβάλλεται έπειτα άζωτο-γεμισμένη στην κενό ανοπτώντας επεξεργασία για να αποβάλει την πίεση επεξεργασίας, επαναπροσανατολισμός του δικτυωτού πλέγματος κρυστάλλου, να αυξήσει τη μαγνητική διαπερατότητα, και να βελτιώσει την ηλεκτρομαγνητική απόδοση οι σπείρες υψηλής και χαμηλής τάσης χρησιμοποιούνται αποκλειστικά την άνεμος μηχανή τυλίγονται άμεσα στο σωλήνα εγγράφου πυρηνών σιδήρου. Η γενική δομή είναι στερεά και συμπαγής. Το σώμα είναι μονωμένο με τους ανώτερους και χαμηλότερους ζυγούς σιδήρου και το τοποθετημένο σε στρώματα ξύλο. Η βίδα τραβιέται γύρω για να σφίγξει τη σπείρα για να το καταστήσει σταθερό και αξιόπιστο, και μπορεί να αντισταθεί τα ξαφνικά βραχυκυκλώματα. αντίκτυπος.

Κύρια τεχνικά στοιχεία ελαιομετασχηματιστών του 10kv-s 13(14) M.RL
