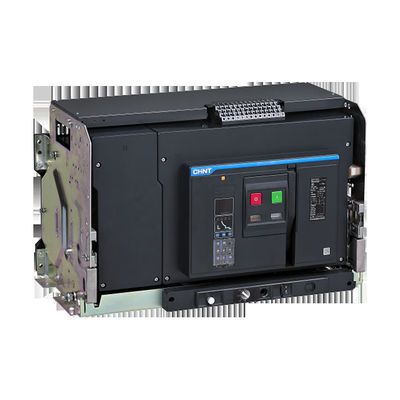

Μέρη χαμηλής τάσης διακοπτών σειράς ACB CHINT NXA
Διακόπτης AIRCircuit
Ο καθολικός διακόπτης τύπων, επίσης γνωστός ως διακόπτης τύπων πλαισίων, είναι ένας μηχανικός διακόπτης που μπορεί να κάνει, να φέρει και να σπάσει το ρεύμα υπό τους κανονικούς όρους κυκλωμάτων, και μπορεί επίσης να βρεί και να φέρει έναν ορισμένους χρόνο και σπάζοντας ένα ρεύμα υπό τους διευκρινισμένους ανώμαλους όρους κυκλωμάτων. Ηλεκτρικές συσκευές. Οι καθολικοί διακόπτες χρησιμοποιούνται για να διανείμουν την ηλεκτρική ενέργεια και να προστατεύσουν τα κυκλώματα και τον εξοπλισμό δύναμης από τις υπερφορτώσεις, τις κάτω από-τάσεις, τα βραχυκυκλώματα, κ.λπ.
Αυτός ο τύπος διακόπτη έχει γενικά ένα πλαίσιο χάλυβα, και όλα τα μέρη εγκαθίστανται στο πλαίσιο. Έχει μια μεγάλη περιεκτικότητα, μπορεί να εγκατασταθεί με τις πολλαπλάσιες λειτουργίες των συσκευών θέσης σε λειτουργία και περισσότερες βοηθητικές επαφές, έχουν μια υψηλότερη ικανότητα κατάτμησης και μια θερμική σταθερότητα, έτσι χρησιμοποιείται συχνά στις θέσεις που απαιτούν την υψηλή σπάζοντας ικανότητα και την εκλεκτική προστασία.
Χαρακτηριστικά γνωρίσματα
Οι ευφυείς καθολικοί διακόπτες είναι κατάλληλοι για το εναλλασσόμενο ρεύμα 50Hz, εκτίμησαν τις τάσεις 380V, 660V, και εκτίμησαν τα ρεύματα 200A-6300A στο δίκτυο διανομής. Χρησιμοποιούνται κυρίως για να διανείμουν την ηλεκτρική ενέργεια και να προστατεύσουν τις γραμμές και ο εξοπλισμός δύναμης από την υπερφόρτωση, undervoltage, βραχυκύκλωμα, μονοφασικό ο διακόπτης έχει ποικίλες ευφυείς λειτουργίες προστασίας, οι οποίες μπορούν να επιτύχουν την εκλεκτική προστασία, ακριβής δράση, να αποφύγουν τις περιττές διακοπές ρεύματος, και να βελτιώσουν την αξιοπιστία παροχής ηλεκτρικού ρεύματος. Υπό τους κανονικούς όρους, μπορεί να χρησιμοποιηθεί για τη σπάνια μετατροπή των γραμμών. Ο διακόπτης κάτω από 1250A μπορεί να χρησιμοποιηθεί για να προστατεύσει τη μηχανή από την υπερφόρτωση και το βραχυκύκλωμα στο δίκτυο τάσης 380V εναλλασσόμενου ρεύματος 50Hz. Υπό τους κανονικούς όρους, μπορεί επίσης να χρησιμοποιηθεί για τη σπάνια έναρξη της μηχανής.
Μέγεθος πλαισίων (α): 1600, 2000, 3200, 4000
Σπάζοντας ικανότητα: Ν, S, Χ
Εκτιμημένη τάση Ue (VAC): 380/400/415
Αριθμός πόλων: 3P, 4P
Μέθοδος εγκατάστασης: σύρω-έξω τύπος, σταθερός τύπος
Τύπος καλωδίωσης: οριζόντια οπίσθια σύνδεση
λειτουργικός
Συνθήκες λειτουργίας και περιβαλλοντική προσαρμοστικότητα
Θερμοκρασία λειτουργίας:
Τα ηλεκτρικά και μηχανικά χαρακτηριστικά ισχύουν στην περιβαλλοντική θερμοκρασία
από -5℃-+40℃. NXA μπορεί επίσης να λειτουργήσει στην περιβαλλοντική θερμοκρασία -45℃-+70℃ (τύπος Μ,
Ένας τύπος), -20℃-+70℃ (τύπος Π, τύπος Χ, CD-1), ο derating παράγοντας βλέπει σε P21-22.
Όροι αποθήκευσης: ισχύστε για -45℃-70℃
NXA μπορεί να αντισταθεί στην ακόλουθη ηλεκτρομαγνητική παρέμβαση
— Overvoltage που παράγεται από την ηλεκτρομαγνητική παρέμβαση
— Overvoltage που προκαλείται από την παρέμβαση περιβάλλοντος ή μια δύναμη που διανέμει το σύστημα
— Ηλεκτροστατική απαλλαγή των ραδιο κυμάτων (ραδιόφωνο, ενδοσυνεννόηση, ραντάρ και όμοιοι)
Ο διακόπτης NXA έχει περάσει επιτυχώς τη δοκιμή για την ηλεκτρομαγνητική συμβατότητα
διευκρινισμένος σύμφωνα με τα ακόλουθα πρότυπα (EMC) IEC/EN 60947-2
Παράρτημα Φ
Η δοκιμή δεν μπορεί να εγγυηθεί καμία ψεύτικη θέση σε λειτουργία και καμία παρέμβαση στο χρόνο θέσης σε λειτουργία
Βαθμός προστασίας:
Μπροστινή IP 20, άλλη δευτερεύουσα IP 00
Ευφυής ελεγκτής
Τύπος Μ (βασικός τύπος)
asic λειτουργία: Τρέχουσες μέτρηση και επίδειξη, προστατευτική λειτουργία Λ S I&G
Ένας τύπος (τρέχων τύπος)
— Συμπερίληψη όλων των προστατευτικών λειτουργιών του τύπου Μ
— Θιγμένη τρέχουσα προστασία
Τύπος Π (τύπος δύναμης)
— Βασική λειτουργία, προστατευτική λειτουργία: Λ, S, I&G
— Λειτουργίες μέτρησης ισχύος του ρεύματος, της τάσης, της ισχύος κ.λπ.
— Επίδειξη LCD
Τύπος Χ (αρμονικός τύπος)
— Συμπερίληψη όλων των λειτουργιών προστασίας και μέτρησης του τύπου Π
— Αρμονικές μέτρηση και ανάλυση
— Λειτουργία επικοινωνίας
