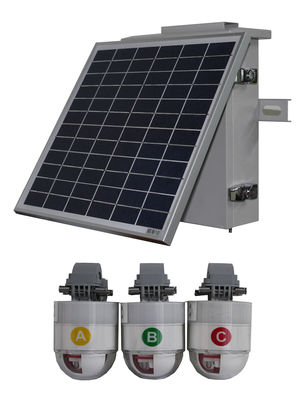

Dyx-KK αυτόματος 6KV δείκτης ελαττωμάτων ηλεκτροφόρων καλωδίων τύπων
Εισαγωγή προϊόντων
Ο σε απευθείας σύνδεση εξοπλισμός ελέγχου γραφείων δικτύων δαχτυλιδιών είναι κυρίως κατάλληλος για το μετασχηματισμό αυτοματοποίησης του παραδοσιακού γραφείου δικτύων δαχτυλιδιών και του μηχανισμού διανομής. Πραγματοποιώντας δύο μακρινές (μακρινή σηματοδότηση, τηλεμετρία) λειτουργίες, ανιχνεύστε και εντοπίστε τη θέση του βραχυκυκλώματος και άλεσε το ελάττωμα συγχρόνως, κονταίνει το χρόνο διακοπών ρεύματος και το πεδίο. Όχι μόνο είναι σημαντικός για τη βελτίωση της αξιοπιστίας της παροχής ηλεκτρικού ρεύματος, αλλά και μια αναπόφευκτη τεχνολογία για την οικοδόμηση ενός ευφυούς πλέγματος.
Πλεονεκτήματα
Επιλέγοντας τον τρέχοντα αλγόριθμο σύνθεσης μηδέν-ακολουθίας, ακυρώνοντας το παραδοσιακό σχέδιο μετασχηματιστών μηδέν-ακολουθίας, συνθέτοντας το ρεύμα μηδέν-ακολουθίας με την ανίχνευση της ακολουθίας φάσης για να προσδιορίσει το μονοφασικό επίγειο ελάττωμα, και αποτελεσματικά την επίλυση της κατάστασης όπου δεν είναι κατάλληλο να εγκατασταθεί ο μετασχηματιστής μηδέν-ακολουθίας
5A self-powered, το αποκτήσεων μονάδων υλικό CT διαπερατότητας χρήσεων υψηλό μαγνητικό, που συνδυάζεται με το χαμηλής ισχύος σχέδιο συστημάτων, ώστε να εξασφαλιστεί ότι τα αρχικά τρέχοντα 5A επιτυγχάνουν την μπαταρία-ελεύθερη πλήρους λειτουργίας λειτουργία, βελτιώστε την αξιοπιστία
Αντί της χρησιμοποίησης του παραδοσιακού one-time σχεδίου ανεφοδιασμού ισχύος της μπαταρίας, η τριών επιπέδων αρχιτεκτονική δύναμης της παροχής ηλεκτρικού ρεύματος CT, των supercapacitors, και των non-rechargeable μπαταριών λίθιου υιοθετείται για να εγγυηθεί την αξιόπιστη λειτουργία του εξοπλισμού
Ο ηλεκτρονικός τρέχων μετασχηματιστής για την ανίχνευση ηλεκτρικών πεδίων ρευμάτων και εδάφους, αυτό έχει τη μεγάλη γραμμικότητα των στοιχείων δοκιμής και δεν επηρεάζεται από τη διάμετρο καλωδίων, κατά συνέπεια ακρίβεια δοκιμής εγγύησης
Η μονάδα συλλογής δείχνει τις αποτυχίες τοπικά και κεντρικά, εξαλείφοντας την ανάγκη να εγκατασταθούν οι επιτροπές επίδειξης σε κάθε διάστημα
Η ενέργεια που ανοίγει το CT αποτελείται από τα αντιοξειδωτικά και αντιδιαβρωτικά υλικά, που συμπληρώνονται με μια υψηλού επιπέδου τέμνουσα διαδικασία για να εξασφαλίσουν ότι το υπαίθριο περιβάλλον προβλέπει την ικανοποιητική εξουσία για τον εξοπλισμό
Και η μονάδα συλλογής και η μονάδα αποκτήσεων μπορούν να ελεγχθούν μακρινά και wirelessly.
Τεχνική παράμετρος
| Στοιχείο |
Παράμετρος |
|
Εφαρμογές
|
Τάση |
6~35kV |
| Ουδέτερη στηρίζοντας μέθοδος |
Οι διάφορες στηρίζοντας μέθοδοι είναι διαθέσιμες |
| Τύπος καλωδίωσης |
Υπερυψωμένη μόνωση και γυμνά καλώδια 35mm ² ~300mm ² |
|
Παροχή ηλεκτρικού ρεύματος μονάδων συλλογής
|
Κύρια δύναμη |
PT/CT |
| Εφεδρική δύναμη |
Επαναφορτιζόμενη μπαταρία: Το φωσφορικό άλας σιδήρου λίθιου ή η lead-acid μπαταρία κολλοειδών εξαρτάται από απαραίτητο.
Όλο το σχέδιο υλικού είναι συμβατό για τους και οι δύο.
|
|
Παροχή ηλεκτρικού ρεύματος μονάδων αποκτήσεων
|
Κύρια δύναμη |
Γραμμή self-powered (πλήρους λειτουργίας λειτουργία 5A) |
| Εφεδρική δύναμη |
Μίας χρήσης μπαταρία 3.6V, 8.5Ah λίθιου |
| Χρόνος της διάρκειας του supercapacitor battery> 12 ώρες |
| Στατικός διασκεδασμός δύναμης |
Μονάδα αποκτήσεων |
≤40uA |
| Μονάδα συλλογής |
≤0.2VA |
| Ακρίβεια τηλεμετρίας |
Τρέχων |
0~200A, ακρίβεια μέτρησης: ±2A
200A~600A, ακρίβεια μέτρησης: ±1%
|
| Συχνότητα δειγματοληψίας |
4096Hz |
| Ανίχνευση ελαττωμάτων |
Αναγνωρίσιμος τύπος ελαττωμάτων |
Βραχυκύκλωμα μεταξύ των φάσεων, διάφορο μονοφασικό να στηρίξει |
| Στιγμιαία ελαττώματα και μόνιμα ελαττώματα |
| Ελάχιστος χρόνος αναγνώρισης αναγνώρισης |
0.2s |
|
Ένδειξη θέσης γραμμών
|
Ένδειξη |
Φωτεινές οδηγήσεις |
| Λάμποντας χρόνος μετά από μια διακοπή λειτουργίας |
>2000h |
| Μέθοδος αναστοιχειοθέτησης ελαττωμάτων |
Η χρονομετρημένη αυτόματη αναστοιχειοθέτηση μπορεί να τεθεί από 1 έως 48 ώρες |
| Δύναμη-στην αυτόματη αναστοιχειοθέτηση και τη μακρινή χειρωνακτική αναστοιχειοθέτηση |
|
Τοπική επικοινωνία
|
Ζώνη συχνότητας |
430~480MHz |
| Μέσο επικοινωνίας |
Πλαστική οπτική ίνα |
| Απόσταση επικοινωνίας |
>20m |
| Μηχανικές ιδιότητες |
Βάρος |
<2kg |
| Επίπεδο προστασίας |
Μονάδα IPX7 αποκτήσεων Μονάδα συλλογής IPX5 |
| Εργασιακό περιβάλλον |
Θερμοκρασία |
-40℃~70℃ 10%~ |
| Υγρασία |
100% |
| Ζωή υπηρεσιών |
Λειτουργία |
>8 έτη |
| Αποτυχία-ελεύθερος χρόνος (μέσος) |
MTBF≥70000h
|
Επιχείρηση
Ευθύνη: Η έρευνα και η ανάπτυξη MV& LV παραγωγής μεταστρέφουν, outdoor&indoor VCB, τερματικά διανομής δύναμης (DTU, FTU).
Το έτος καθιερώνει: 10ος-Ιούνιος-2009
Καταχωρημένο κεφάλαιο: RMB102,000,000 (15.000.000 ΔΟΛ ΗΠΑ)
Άδεια επιχείρησης: 91410104689749184A
Περιοχή εργαστηρίων κατασκευής: 20.000 τετραγωνικά μέτρα
Φύση επιχείρησης: ιδιωτική επιχείρηση
Αριθμός υπαλλήλων: 180
Ανώτερος μηχανικός: 20-30
Όγκος ετήσια πωλήσεων το 2019: RMB200,000,000 (26.000.000 ΔΟΛ ΗΠΑ)
