Λεπτομέρειες:
|
Τάση εκτίμησης: | 10kV | Ικανότητα εκτίμησης: | 30-1600KVA |
---|---|---|---|
Συχνότητα εκτίμησης: | 50Hz | Standerds: | IEC ΜΒ ΤΟΥ ISO |
OEM/ODM: | Διαθέσιμος | Manufactory: | KNKONG |
Υψηλό φως: | Μετασχηματιστής 1600KVA πυρηνών σιδήρου πετρελαίου,1600KVA μετασχηματιστής ηλεκτρικής δύναμης,S14-μ μετασχηματιστής πυρηνών σιδήρου |

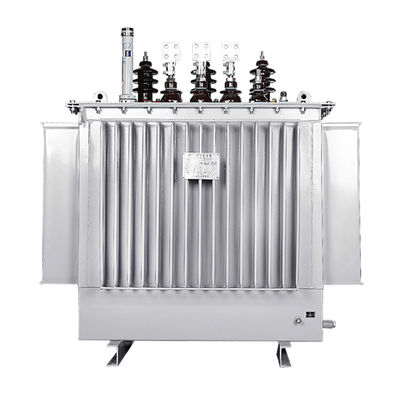

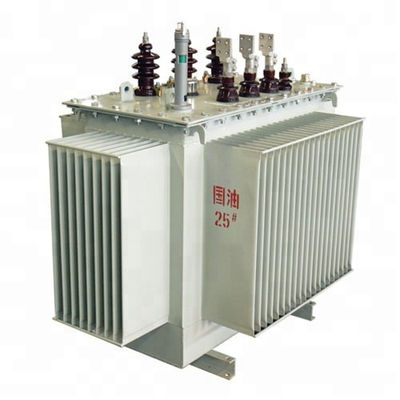

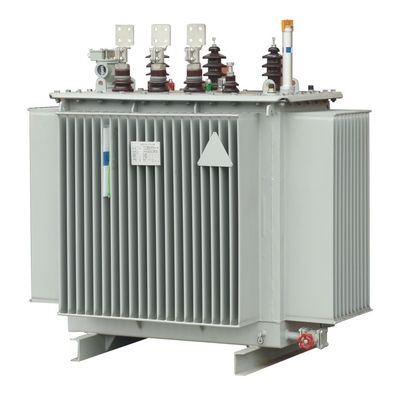

S14-μ μετασχηματιστής ηλεκτρικής δύναμης μετασχηματιστών 1600KVA πυρηνών σιδήρου πετρελαίου
S11/s13/14-μ Oil-Immersed πυρήνας σιδήρου τύπων πετρελαίου IEC ΜΒ 10KV 30-1600KVA 50Hz μετασχηματιστών ISO
Εισαγωγή προϊόντων
Πρότυπα προϊόντων
GB1094.1-2013 γενικοί κανόνες για τους μετασχηματιστές δύναμης
GB1094.2-2013 άνοδος θερμοκρασίας μετασχηματιστών δύναμης
GB1094.3-2003 επίπεδο μόνωσης και δοκιμή μόνωσης των μετασχηματιστών δύναμης
GB1094.5-2008 ο μετασχηματιστής δύναμης αντιστέκεται την ικανότητα βραχυκυκλώματος
GB/T1094.10-2003 μετασχηματιστές δύναμης - μέρος 10: Προσδιορισμός των υγιών επιπέδων
GB/T25446-2010 Oil-immersed άμορφες παράμετροι και απαιτήσεις μετασχηματιστών διανομής πυρήνων κραμάτων τεχνικές
Όροι
1. Όροι του κανονικού περιβάλλοντος: Το ύψος δεν υπερβαίνει 1000m
2. Η υψηλότερη περιβαλλοντική θερμοκρασία +40 °C, χαμηλότερο -25 °C
3. Όροι για τα ειδικά περιβάλλοντα: Ύψος άνω των 1000m
4. Η υψηλότερη περιβαλλοντική θερμοκρασία +40 °C, το χαμηλότερο -45 °C. (λεπτομερής περιγραφή κατά τη διαταγή)
5. Περιοχή εγκατάστασης: κανένα διαβρωτικό αέριο, κανένα προφανές περιβάλλον ρύπου
Σημείωση: Σύμφωνα με τους συμφωνηθε'ντες όρους, για να παρέχει στους χρήστες τα προϊόντα υπό τους ειδικούς όρους χρησιμοποίησης.
10KV-S11 κύρια τεχνικά στοιχεία ελαιομετασχηματιστών
Εκτιμημένη ικανότητα (KVA) |
Υψηλός τάση (KV) |
Τρύπημα Σειρά |
Χαμηλός τάση (KV) |
Συχνότητα (Hz) |
Σύνδεση Σύμβολο |
No-load απώλεια (ψ) |
απώλεια φορτίων (ψ) |
No-load ρεύμα (%) |
Επίπεδο θορύβου (DB) |
Βραχυκύκλωμα σύνθετη αντίσταση (%) |
Μετρητής Ένα Χ Β (χιλ. Χ χιλ.) |
Διαστάσεις L*W*H (χιλ.) |
Βάρος (κλ) |
30 | 6 6.3 6.6 10 10.5 11 |
±5% ±2X 2. 5% |
0,4 | 50 |
|
100 | 630 | 2.3 | 44 | 4 | 400 | 770X545X890 | 260 |
50 | 130 | 910 | 2.0 | 44 | 400 | 790X560X920 | 320 | ||||||
80 | 180 | 1310 | 1.9 | 48 | 400 | 850X635X980 | 420 | ||||||
100 | 200 | 1580 | 1.8 | 48 | 550 | 865X685X990 | 470 | ||||||
160 | 280 | 2310 | 1.6 | 49 | 550 | 1120X740X1050 | 610 | ||||||
200 | 340 | 2730 | 1.5 | 51 | 550 | 1235X825X1080 | 750 | ||||||
250 | 400 | 3200 | 1.4 | 51 | 550 | 1275X860X1100 | 850 | ||||||
315 | 480 | 3830 | 1.4 | 53 | 550 | 1300X870X1170 | 960 | ||||||
400 | 570 | 4520 | 1.3 | 53 | 660 | 1395X960X1190 | 1160 | ||||||
500 | 680 | 5410 | 1.2 | 54 | 660 | 1530X1080X1230 | 1340 | ||||||
630 | 810 | 6200 | 1.1 | 54 | 4.5 | 660 | 1660X1180X1300 | 1660 | |||||
800 | 980 | 7500 | 1.0 | 57 | 820 | 1740X1255X1400 | 2100 | ||||||
1000 | 1150 | 10300 | 1.0 | 57 | 820 | 1780X1320X1490 | 2400 | ||||||
1250 | 1360 | 12000 | 0,9 | 59 | 820 | 1855X1345X1580 | 2850 | ||||||
1600 | 1640 | 14500 | 0,8 | 59 | 820 | 1960X1415X1700 | 3430 |
10KV-S13/14 κύρια τεχνικά στοιχεία ελαιομετασχηματιστών
Εκτιμημένη ικανότητα (KVA) |
Υψηλός τάση (KV) |
Τρύπημα Σειρά |
Χαμηλός τάση (KV) |
Συχνότητα (Hz) |
Σύνδεση Σύμβολο |
No-load απώλεια (ψ) |
απώλεια φορτίων (ψ) |
No-load ρεύμα (%) |
Επίπεδο θορύβου (DB) |
Βραχυκύκλωμα σύνθετη αντίσταση (%) |
Μετρητής Ένα Χ Β (χιλ. Χ χιλ.) |
Διαστάσεις L*W*H (χιλ.) |
Βάρος (κλ) | ||
S13 | S14 | S13 | S14 | ||||||||||||
30 |
6 6.3 6.6 10 10.5 11 |
±5% ±2X 2,5% |
0,4 | 50 | Δ, yn11 Υ. ynO | 80 | 80 | 630/600 | 505/480 | 1.4 | 50 | 4 | 400X40C | 1005X670X960 | 280 |
50 | 100 | 100 | 910/870 | 730/695 | 1.2 | 50 | 400 Χ 40C | 1005X670X990 | 390 | ||||||
80 | 130 | 130 | 1310/1250 | 1050/1000 | 0,97 | 52 | 400X40C | 1060 Χ 715X1040 | 495 | ||||||
100 | 150 | 150 | 1580/1500 | 1265/1200 | 0,97 | 52 | 550X55C | 1075X735X1060 | 600 | ||||||
125 | 170 | 170 | 1890/1800 | 1510/1440 | 0,84 | 54 | 550X55C | 1110X750X1100 | 690 | ||||||
160 | 200 | 200 | 2310/2200 | 1850/1760 | 0,84 | 54 | 550X55C | 1140X780X1130 | 780 | ||||||
200 | 240 | 240 | 2730/2600 | 2185/2080 | 0,74 | 56 | 550X55C | 1210X815X1150 | 908 | ||||||
250 | 290 | 290 | 3200/305 | 2560/2440 | 0,64 | 56 | 550X55C | 1290X885X1190 | 1043 | ||||||
315 | 340 | 340 | 3830/3650 | 3065/2920 | 0,64 | 58 | 550X55C | 1300X880X1230 | 1190 | ||||||
400 | 410 | 410 | 4520/4300 | 3615/3440 | 0,54 | 58 | 660 Χ 66C | 1410X975X1300 | 1430 | ||||||
500 | 480 | 480 | 5410/5150 | 4330/4120 | 0,54 | 60 | 660X66C | 1465 Χ 980X1390 | 1648 | ||||||
630 | 570 | 570 | 6200 | 4960 | 0,54 | 60 | 4.5 | 660X66C | 1560X1050X1410 | 2027 | |||||
800 | 700 | 700 | 7500 | 6000 | 0,48 | 62 | 820X82C | 1700X1160X1480 | 2500 | ||||||
1000 | 830 | 830 | 10300 | 8240 | 0,42 | 62 | 820X82C | 1790X1280X1520 | 2700 | ||||||
1250 | 970 | 970 | 12000 | 9600 | 0,36 | 65 | 820X82C | 1890X1360X1600 | 3280 | ||||||
1600 | 1170 | 1170 | 14500 | 11600 | 0,36 | 69 | 820X82C | 1970X1430X1700 |
3500 |
Δομικά χαρακτηριστικά γνωρίσματα
Πυρήνας σιδήρου: Το μαγνητικό υλικό του πυρήνας σιδήρου χρησιμοποιεί το άμορφο κράμα. Δεδομένου ότι το άμορφο κράμα δεν έχει μια δομή κρυστάλλου και έχει ένα μαλακό μαγνητικό χαρακτηριστικό, ο τομέας του βρόχου υστέρησης είναι πολύ στενός, η μαγνήτιση
η δύναμη είναι μικρή, η ηλεκτρική ειδική αντίσταση είναι υψηλή, και η απώλεια ρευμάτων στροβίλου είναι μικρή, έτσι η no-load απώλεια και το no-load ρεύμα του μετασχηματιστή φιαγμένου από αυτό το υλικό χρησιμοποιούνται. πολύ χαμηλός. Ο πυρήνας αποτελείται από τέσσερα χωριστά πλαίσια πυρήνων στο ίδιο αεροπλάνο
για να διαμορφώσει έναν τριφασικό τύπο πέντε-στηλών. Πρέπει να ανοπτηθεί, και πρέπει να έχει μια ένωση διαγώνιος-εμποδίων με μια ορθογώνια διατομική μορφή.
Σπείρα: Εκτός από τη χρησιμοποίηση χαμηλής τάσης windings (160kVA ή λιγότεροι) με τους αγωγούς χαλκού, μια κυλινδρική δομή φιαγμένη από φύλλο αλουμινίου χαλκού χρησιμοποιείται γενικά υψηλής τάσεως windings χρησιμοποιεί μια πολυστρωματική κυλινδρική δομή για να ισορροπήσει τη διαρροή διανομής αμπέρ τυλίγματος και μαγνητικής ροής. Υψηλής τάσεως και χαμηλής τάσης windings μαζί με τις συσκευές έντασης καλωδίων στις ορθογώνιες σπείρες μορφής, και οι σπείρες σταθεροποιούνται με την καυτός-συμπίεση και τη διαμόρφωση για να ενισχύσουν της μηχανικής δύναμης windings και της δυνατότητας να αντισταθεί το βραχυκύκλωμα.
Δεξαμενή πετρελαίου: Υιοθετεί μια όμορφη πλήρης-σφράγιση και μια συντήρηση-ελεύθερη ζαρωμένη δομή. Μέσω της προηγμένης τεχνολογίας παραγωγής δεξαμενών πετρελαίου, υποβάλλεται στην ακριβή πίεση…
