Στερεός-σφραγισμένος VCB κενός διακόπτης 2000A 12KV πόλων για τη χρησιμοποίηση υποσταθμών μετασχηματιστών
Τάση: 12-24KV
Ρεύμα: Ανώτατο 2000A
Σπάζοντας ρεύμα: 20KA
Τύπος: ανακλήσιμος/σταθερός
Επισκόπηση προϊόντων

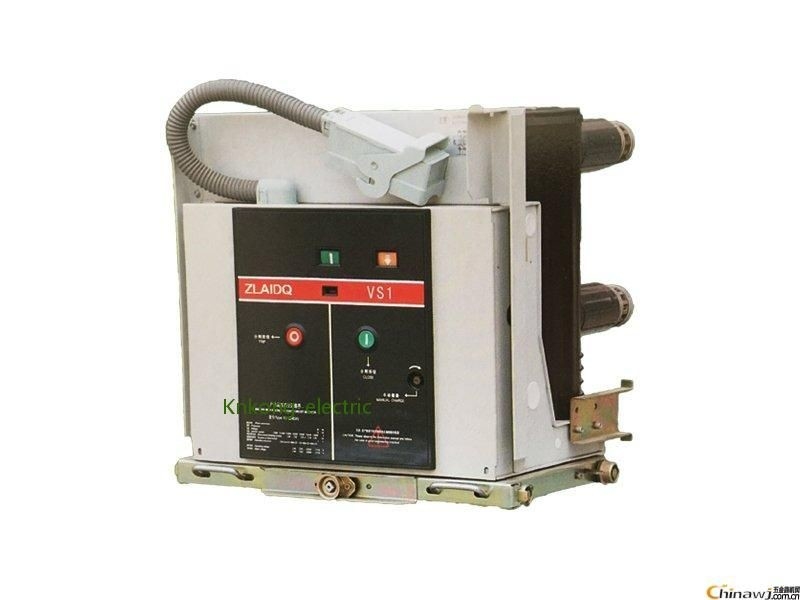

Στερεός-σφραγισμένος ο VS1-σειρές κενός διακόπτης πόλων είναι κατάλληλος για 12kV, 24KV, την τριφασική συχνότητα εναλλασσόμενων ρευμάτων 50, λειτουργία εσωτερικών μηχανισμών διανομής KYN28-12 60Hz την κεντρική και σταθερή μηχανισμών διανομής (24) από κοινού. Ο κενός διακόπτης VS1 μπορεί να εγκατασταθεί σταθερά ή να συνδυαστεί με ένα καροτσάκι.
Ειδικός όρος υπηρεσιών
Οι ειδικοί λειτουργούντες όροι συζητιούνται εκ των προτέρων από τον κατασκευαστή και το χρήστη (ο κατασκευαστής πρέπει να συμβουλευθεί το χρήστη εκ των προτέρων για κάθε ειδικό λειτουργούντα όρο) όπως:
- Εάν το ύψος περιοχών υπερβαίνει 1000m (ή πρέπει να διατάξετε έναν διακόπτη πρωτοτύπων).
- Επιτρέπει τη διηλεκτρική δύναμη του αέρα.
- Αντίστοιχες απαιτήσεις μόνωσης.
- Καταστάσεις όπου η περιβαλλοντική θερμοκρασία αυξάνεται.
- Εάν η τρέχουσα ικανότητα μεταφοράς μειώνεται.
- Είναι απαραίτητο να παρασχεθεί ο πρόσθετος εξαερισμός για το διασκεδασμό θερμότητας
Άλλες προφυλάξεις πρέπει να συζητηθούν με τον κατασκευαστή σύμφωνα με την παράγραφο 2.2 του IEC 62271-1
Τεχνικές παράμετροι
| Αριθ. |
Στοιχείο |
Μονάδα |
Παράμετρος |
| 1 |
Εκτιμημένη τάση |
KV |
12 |
| 2 |
Εκτιμημένη συχνότητα |
Hz |
50/60 |
| 3 |
Εκτιμημένο επίπεδο μόνωσης
|
1min η συχνότητα ισχύος αντιστέκεται την τάση (ρ. μ. s) |
KV
|
42 (phase-to-phase, φάση--γη)
48 (πέρα από την απόσταση απομόνωσης)
|
| Η ώθηση φωτισμού αντιστέκεται την τάση (αιχμή) |
75 (phase-to-phase, φάση--γη)
85 (πέρα από την απόσταση απομόνωσης)
|
|
4
|
Εκτιμημένο ρεύμα
|
Α
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος |
Κα
|
20 |
25 |
31.5 |
40 |
| 6 |
Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα |
20 |
25 |
31.5 |
40 |
| 7 |
Εκτιμημένο βραχυκύκλωμα που χαρακτηρίζει το ρεύμα |
50 |
63 |
80 |
100 |
| 8 |
Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα |
50 |
63 |
80 |
100 |
| 9 |
Εκτιμημένη διάρκεια του βραχυκυκλώματος |
s |
4 |
| 10 |
Εκτιμημένη λειτουργούσα ακολουθία |
|
Ο-0.3s-O/C |
| 11 |
Σπάζοντας χρόνοι του εκτιμημένου ρεύματος βραχυκυκλώματος |
Χρόνοι |
30/20 χρονικό (40KA) |
| 12 |
Μηχανική αντοχή |
Ops |
20000 |
| 13 |
Εκτιμημένο ενιαίο σπάζοντας ρεύμα τραπεζών πυκνωτών |
Α
|
630 |
| 14 |
Εκτιμημένο πλάτη με πλάτη σπάζοντας ρεύμα τραπεζών πυκνωτών |
400 |
| 15 |
Σπάζοντας ρεύμα διπλός-γήινων ελαττωμάτων |
27.4 |
| 16 |
Επιτρεπόμενη μέγιστη διάβρωση επαφών |
χιλ.
|
3 |
| 17 |
Εκκαθάριση μεταξύ των ανοικτών επαφών |
10±1 |
| 18 |
Πέρα από το κτύπημα |
3.5±0.5 |
| 19 |
Το μη-ταυτόχρονο 3 συγχρονίζει το άνοιγμα και το κλείσιμο |
κα
|
≤2 |
| 20 |
Διάρκεια αναπήδησης του κλεισίματος επαφών |
≤2 |
| 21 |
Μέση σπάζοντας ταχύτητα (στιγμή που σπάζει 6mm) |
m/s
|
1.1±0.2 |
| 22 |
Μέση κάνοντας ταχύτητα |
0.8±0.2 |
| 23 |
Εξεύρεση του χρόνου |
κα
|
≤100 |
| 24 |
Σπάζοντας χρόνος |
≤50 |
|
25
|
Αντίσταση κάθε κύριου κυκλώματος φάσης
|
μ Ω
|
630A |
≤50 |
| 1250A |
≤45 |
| 1600A~2000A |
≤35 |
| ≥2500A |
≤25 |
| 26 |
Σπάζοντας εύρος αναπήδησης επαφών |
χιλ. |
≤2 |
|
27
|
Εκτιμημένη λειτουργούσα τάση |
Εκτιμημένη λειτουργούσα τάση (Β) AC/DC |
Β
|
24* |
110 |
220 |
| Πεδίο της κανονικής τάσης λειτουργίας |
Άνοιγμα: 65%-120% εκτίμησε την τάση, σε περίπτωση που η τάση είναι χαμηλότερη από εκτιμημένη τη 30% τάση, που ανοίγει τη λειτουργία δεν επιτρέπεται |
| 28 |
Εκτιμημένη τάση της μηχανής ενεργειακής αποθήκευσης |
Β |
AC110/220, DC110/220 |
| 29 |
Χρόνος ενεργειακής αποθήκευσης |
S |
≤15 |
Ασφάλεια λειτουργίας
VS1 ο κενός διακόπτης έχει την προστασία ανταπεργίας αντι-misoperation, πραγματοποιεί τη «λειτουργία συναρμολογήσεων εγγύησης πέντε» στο γραφείο διακοπτών, αποφεύγει το misoperation, και προστατεύει την προσωπική ασφάλεια των χειριστών στο μέγιστο βαθμό.
Μόνο όταν ο κενός διακόπτης VS1 και ο στηρίζοντας διακόπτης είναι τοποθετήστε μακριά συγχρόνως, μπορεί ο ρόλος καροτσακιών από τη «θέση ανίχνευσης» στη «θέση υπηρεσιών».
Τον κενό διακόπτη VS1 μπορεί μόνο να κλείσουν στη θέση «υπηρεσιών/δοκιμής».
Όταν τον κενό διακόπτη VS1 κλείνουν, το καροτσάκι δεν μπορεί να κινηθεί μέσα ή έξω, μόνο όταν είναι ο διακόπτης τοποθετήστε μακριά.
Ο κενός διακόπτης VS1 στην κλειστή θέση δεν μπορεί να τιναχτεί έξω από τη «θέση υπηρεσιών» στη «θέση ανίχνευσης».
Το διακόπτη δεν μπορεί να κλείσουν όταν ωθείται μέσα.
Όταν το διακόπτη κλείνουν, εάν το κλείνοντας σήμα δεν απελευθερώνεται εγκαίρως, το εσωτερικό κύκλωμα ελέγχου αντι-ταξιδιού θα κόψει το κλείνοντας κύκλωμα για να αποτρέψει πολλαπλάσιο (προαιρετικό).
Σημείωση: Εάν ο πελάτης επιλέξει το ηλεκτρικό κλείσιμο και το κλείσιμο αντί του χειρωνακτικού κλεισίματος και του κλεισίματος, το διακόπτη δεν θα κλείσουν όταν δεν μπορεί να προβλέψει το δευτεροβάθμιο κύκλωμα την εξουσία ή η εξουσία που προβλέπεται δεν μπορεί να συναντήσει την κανονική λειτουργία του ηλεκτρομαγνήτη κλειδώματος (προαιρετικού).
