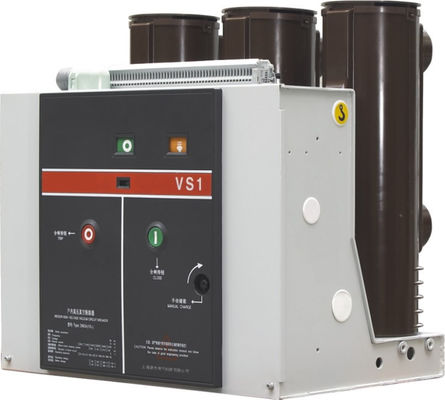

VS1-12 σταθερός τύπος 205 φάση που χωρίζει κατά διαστήματα τον κενό διακόπτη 12KV 630A
Τάση: 12KV
Ρεύμα: 630A
Σπάζοντας ρεύμα: 20KA
Τύπος: Σταθερός
Επισκόπηση προϊόντων
VS1-σειρές οι διακόπτες είναι πλήρεις που αναπτύσσονται ανεξάρτητα από Knkong βασισμένο στην προηγμένη έννοια σχεδίου υιοθετεί έναν διαμορφωμένο μηχανισμό, ο οποίος είναι εύκολος για την εγκατάσταση, τη συντήρηση, τη δοκιμή, και τη λειτουργία. Όπως συγκρίνεται με το συμβατικό διακόπτη VS1. χαρακτηρίζει την υψηλότερη σταθερότητα λειτουργίας, την υψηλότερη ασφάλεια, και την εκτεταμένη ζωή υπηρεσιών. Το προϊόν μπορεί να ικανοποιήσει την εφαρμογή απαίτησης πελατών στη μετάδοση δύναμης 12kv και 24kV και τα συστήματα διανομής, η οποία εφαρμόζονται εκτενώς σε τέτοιες βιομηχανίες όπως τη δύναμη, την ενέργεια, την πετροχημική εφαρμοσμένη μηχανική, τη μεταλλουργία, την κατασκευή, την κυκλοφορία, το κτήριο, και την προστασία του περιβάλλοντος καθώς επίσης και τα μεγάλης κλίμακας εθνικών βασικά προγράμματα επιχειρήσεων και
Τεχνικές παράμετροι
| Αριθ. |
Στοιχείο |
Μονάδα |
Παράμετρος |
| 1 |
Εκτιμημένη τάση |
KV |
12 |
| 2 |
Εκτιμημένη συχνότητα |
Hz |
50/60 |
| 3 |
Εκτιμημένο επίπεδο μόνωσης
|
1min η συχνότητα ισχύος αντιστέκεται την τάση (ρ. μ. s) |
KV
|
42 (phase-to-phase, φάση--γη)
48 (πέρα από την απόσταση απομόνωσης)
|
| Η ώθηση φωτισμού αντιστέκεται την τάση (αιχμή) |
75 (phase-to-phase, φάση--γη)
85 (πέρα από την απόσταση απομόνωσης)
|
|
4
|
Εκτιμημένο ρεύμα
|
Α
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος |
Κα
|
20 |
25 |
31.5 |
40 |
| 6 |
Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα |
20 |
25 |
31.5 |
40 |
| 7 |
Εκτιμημένο βραχυκύκλωμα που χαρακτηρίζει το ρεύμα |
50 |
63 |
80 |
100 |
| 8 |
Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα |
50 |
63 |
80 |
100 |
| 9 |
Εκτιμημένη διάρκεια του βραχυκυκλώματος |
s |
4 |
| 10 |
Εκτιμημένη λειτουργούσα ακολουθία |
|
Ο-0.3s-O/C |
| 11 |
Σπάζοντας χρόνοι του εκτιμημένου ρεύματος βραχυκυκλώματος |
Χρόνοι |
30/20 χρονικό (40KA) |
| 12 |
Μηχανική αντοχή |
Ops |
20000 |
| 13 |
Εκτιμημένο ενιαίο σπάζοντας ρεύμα τραπεζών πυκνωτών |
Α
|
630 |
| 14 |
Εκτιμημένο πλάτη με πλάτη σπάζοντας ρεύμα τραπεζών πυκνωτών |
400 |
| 15 |
Σπάζοντας ρεύμα διπλός-γήινων ελαττωμάτων |
27.4 |
| 16 |
Επιτρεπόμενη μέγιστη διάβρωση επαφών |
χιλ.
|
3 |
| 17 |
Εκκαθάριση μεταξύ των ανοικτών επαφών |
10±1 |
| 18 |
Πέρα από το κτύπημα |
3.5±0.5 |
| 19 |
Το μη-ταυτόχρονο 3 συγχρονίζει το άνοιγμα και το κλείσιμο |
κα
|
≤2 |
| 20 |
Διάρκεια αναπήδησης του κλεισίματος επαφών |
≤2 |
| 21 |
Μέση σπάζοντας ταχύτητα (στιγμή που σπάζει 6mm) |
m/s
|
1.1±0.2 |
| 22 |
Μέση κάνοντας ταχύτητα |
0.8±0.2 |
| 23 |
Εξεύρεση του χρόνου |
κα
|
≤100 |
| 24 |
Σπάζοντας χρόνος |
≤50 |
|
25
|
Αντίσταση κάθε κύριου κυκλώματος φάσης
|
μ Ω
|
630A |
≤50 |
| 1250A |
≤45 |
| 1600A~2000A |
≤35 |
| ≥2500A |
≤25 |
| 26 |
Σπάζοντας εύρος αναπήδησης επαφών |
χιλ. |
≤2 |
|
27
|
Εκτιμημένη λειτουργούσα τάση |
Εκτιμημένη λειτουργούσα τάση (Β) AC/DC |
Β
|
24* |
110 |
220 |
| Πεδίο της κανονικής τάσης λειτουργίας |
Άνοιγμα: 65%-120% εκτίμησε την τάση, σε περίπτωση που η τάση είναι χαμηλότερη από εκτιμημένη τη 30% τάση, που ανοίγει τη λειτουργία δεν επιτρέπεται |
| 28 |
Εκτιμημένη τάση της μηχανής ενεργειακής αποθήκευσης |
Β |
AC110/220, DC110/220 |
| 29 |
Χρόνος ενεργειακής αποθήκευσης |
S |
≤15 |
Ασφάλεια λειτουργίας
Ο διακόπτης έχει λειτουργία προστασίας αντι-ΠΣΔ-κλειδαριών και ενδασφάλισης τη «5 εγγυήσεων» για να αποφύγει το misoperation και να προστατεύσει την προσωπική ασφάλεια των χειριστών στο μέγιστο βαθμό.
Μόνο όταν ο διακόπτης και ο στηρίζοντας διακόπτης είναι τοποθετήστε μακριά, το κάρρο διακοπτών μπορεί να κυλήσει από τη θέση δοκιμής στη θέση υπηρεσιών
Το διακόπτη μπορεί μόνο να κλείσουν στη θέση υπηρεσιών/δοκιμής.
Αφότου κλείνουν το διακόπτη, το φορτηγό δεν μπορεί να κυληθεί μέσα ή έξω, μόνο όταν είναι ο διακόπτης στην ανοικτή θέση.
Ο διακόπτης δεν μπορεί να ξεδιπλωθεί από τη θέση υπηρεσιών στη θέση δοκιμής στην κλειστή θέση.
Το διακόπτη δεν μπορεί να κλείσουν όταν ωθείται μέσα.
Όταν το διακόπτη κλείνουν, εάν το κλείνοντας σήμα δεν απελευθερώνεται εγκαίρως, το εσωτερικό κύκλωμα ελέγχου αντι-ταξιδιού θα κόψει το κλείνοντας κύκλωμα για να αποτρέψει πολλαπλάσιο (προαιρετικό).
Εάν το ηλεκτρικό κλείσιμο και το κλείσιμο επιλέγονται, όταν δεν μπορεί να προβλέψει το δευτεροβάθμιο κύκλωμα την εξουσία ή η εξουσία που προβλέπεται δεν μπορεί να ικανοποιήσει την κανονική λειτουργία του ηλεκτρομαγνήτη κλειδώματος (προαιρετικού), το διακόπτη δεν θα κλείσουν.
