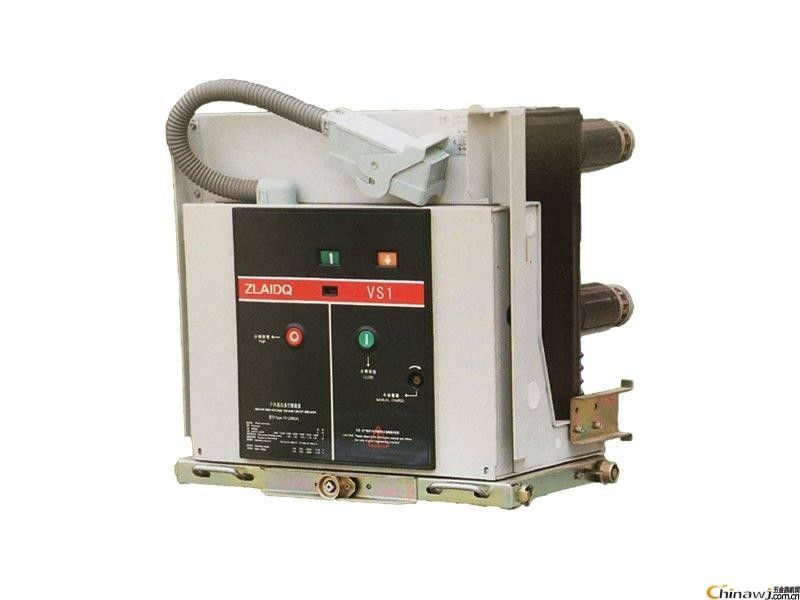

Κενός διακόπτης 12KV 2000A VS1-12 VCB
Τάση: 12KV
Ρεύμα: 2000A
Σπάζοντας ρεύμα: 20KA
Τύπος: ανακλήσιμος
Επισκόπηση προϊόντων
Ενσωματωμένος VS1-σειρές πόλος. οι κενοί διακόπτες ισχύουν σε 12kV, τριφασικός εσωτερικός μηχανισμός διανομής εναλλασσόμενου ρεύματος 50Hz και μπορούν να χρησιμεύσουν ως οι μονάδες προστασίας και ελέγχου για τον εξοπλισμό υποσταθμών μετασχηματιστών βιομηχανικών και καθιερώσεων μεταλλείας. Με το μορφωματικό και σχέδιο ανεξάρτητος-πλαισίων για τους λειτουργούντες μηχανισμούς άνοιξή τους, οι διακόπτες VS1-σειρών μπορούν να λειτουργήσουν με τα μέσα τουσύνολο KYN28- 12(24) και το σταθερό μηχανισμό διανομής. Αυτοί οι διακόπτες υπόκεινται και στη σταθερή εγκατάσταση και στη συνέλευση με το φορτηγό ως μονάδα χειραμαξών
Ειδικός όρος υπηρεσιών
Οι ειδικοί λειτουργούντες όροι πρόκειται να συμφωνηθούν επάνω από τον κατασκευαστή και το χρήστη που ο κατασκευαστής πρέπει να ερωτηθεί εκ των προτέρων για κάθε ειδικό λειτουργούντα όρο:
Ύψος περιοχών άνω των 1000m
- Επιτρέψτε τη μείωση της διηλεκτρικής δύναμης του αέρα
- Ή ο διακόπτης τύπων οροπέδιων πρέπει να διαταχτεί, ο οποίος θα συναντηθεί
αντίστοιχες απαιτήσεις μόνωσης.
Αυξανόμενη περιβαλλοντική θερμοκρασία
- Η τρέχουσα ικανότητα μεταφοράς μειώνεται
- Παρέχετε τον πρόσθετο εξαερισμό για το διασκεδασμό θερμότητας
Άλλες εκτιμήσεις πρέπει να συσκεφτούν με τον κατασκευαστή σύμφωνα με την παράγραφο 2.2 στο IEC 62271-1
Τεχνικές παράμετροι
| Αριθ. |
Στοιχείο |
Μονάδα |
Παράμετρος |
| 1 |
Εκτιμημένη τάση |
KV |
12 |
| 2 |
Εκτιμημένη συχνότητα |
Hz |
50/60 |
| 3 |
Εκτιμημένο επίπεδο μόνωσης
|
1min η συχνότητα ισχύος αντιστέκεται την τάση (ρ. μ. s) |
KV
|
42 (phase-to-phase, φάση--γη)
48 (πέρα από την απόσταση απομόνωσης)
|
| Η ώθηση φωτισμού αντιστέκεται την τάση (αιχμή) |
75 (phase-to-phase, φάση--γη)
85 (πέρα από την απόσταση απομόνωσης)
|
|
4
|
Εκτιμημένο ρεύμα
|
Α
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος |
Κα
|
20 |
25 |
31.5 |
40 |
| 6 |
Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα |
20 |
25 |
31.5 |
40 |
| 7 |
Εκτιμημένο βραχυκύκλωμα που χαρακτηρίζει το ρεύμα |
50 |
63 |
80 |
100 |
| 8 |
Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα |
50 |
63 |
80 |
100 |
| 9 |
Εκτιμημένη διάρκεια του βραχυκυκλώματος |
s |
4 |
| 10 |
Εκτιμημένη λειτουργούσα ακολουθία |
|
Ο-0.3s-O/C |
| 11 |
Σπάζοντας χρόνοι του εκτιμημένου ρεύματος βραχυκυκλώματος |
Χρόνοι |
30/20 χρονικό (40KA) |
| 12 |
Μηχανική αντοχή |
Ops |
20000 |
| 13 |
Εκτιμημένο ενιαίο σπάζοντας ρεύμα τραπεζών πυκνωτών |
Α
|
630 |
| 14 |
Εκτιμημένο πλάτη με πλάτη σπάζοντας ρεύμα τραπεζών πυκνωτών |
400 |
| 15 |
Σπάζοντας ρεύμα διπλός-γήινων ελαττωμάτων |
27.4 |
| 16 |
Επιτρεπόμενη μέγιστη διάβρωση επαφών |
χιλ.
|
3 |
| 17 |
Εκκαθάριση μεταξύ των ανοικτών επαφών |
10±1 |
| 18 |
Πέρα από το κτύπημα |
3.5±0.5 |
| 19 |
Το μη-ταυτόχρονο 3 συγχρονίζει το άνοιγμα και το κλείσιμο |
κα
|
≤2 |
| 20 |
Διάρκεια αναπήδησης του κλεισίματος επαφών |
≤2 |
| 21 |
Μέση σπάζοντας ταχύτητα (στιγμή που σπάζει 6mm) |
m/s
|
1.1±0.2 |
| 22 |
Μέση κάνοντας ταχύτητα |
0.8±0.2 |
| 23 |
Εξεύρεση του χρόνου |
κα
|
≤100 |
| 24 |
Σπάζοντας χρόνος |
≤50 |
|
25
|
Αντίσταση κάθε κύριου κυκλώματος φάσης
|
μ Ω
|
630A |
≤50 |
| 1250A |
≤45 |
| 1600A~2000A |
≤35 |
| ≥2500A |
≤25 |
| 26 |
Σπάζοντας εύρος αναπήδησης επαφών |
χιλ. |
≤2 |
|
27
|
Εκτιμημένη λειτουργούσα τάση |
Εκτιμημένη λειτουργούσα τάση (Β) AC/DC |
Β
|
24* |
110 |
220 |
| Πεδίο της κανονικής τάσης λειτουργίας |
Άνοιγμα: 65%-120% εκτίμησε την τάση, σε περίπτωση που η τάση είναι χαμηλότερη από εκτιμημένη τη 30% τάση, που ανοίγει τη λειτουργία δεν επιτρέπεται |
| 28 |
Εκτιμημένη τάση της μηχανής ενεργειακής αποθήκευσης |
Β |
AC110/220, DC110/220 |
| 29 |
Χρόνος ενεργειακής αποθήκευσης |
S |
≤15 |
Ασφάλεια λειτουργίας
Με την προστασία κλειδώματος αντι-maloperation αυτοί οι διακόπτες, που λειτουργούν στα γραφεία μηχανισμών διανομής, μπορούν να πραγματοποιήσουν τις λειτουργίες ενδασφάλισης «πέντε-προστασίας», αποφυγή αναιδής και μεγιστοποίηση της προστασίας της προσωπικής ασφάλειας ενός χειριστή.
Μόνο όταν ο διακόπτης και ο διακόπτης επιχωμάτωσης είναι στην αποσυνδεμένη θέση μπορεί το φορτηγό του διακόπτη να βασανιστεί στη θέση υπηρεσιών από τη θέση δοκιμής
Το διακόπτη μπορεί να κλείσουν μόνο όταν είναι στη θέση υπηρεσιών/δοκιμής.
Με το διακόπτη κλειστό το φορτηγό του δεν μπορεί να βασανιστεί μέσα ή να βασανιστεί έξω που μπορεί να συνειδητοποιηθεί μόνο όταν είναι ο διακόπτης στην αποσυνδεμένη θέση.
Ο διακόπτης σε μια κλειστή θέση δεν μπορεί να βασανιστεί έξω από τη θέση υπηρεσιών στη θέση δοκιμής.
Το διακόπτη δεν μπορεί να κλείσουν ενώ βασανίζεται μέσα.
Όταν το διακόπτη κλείνουν, εάν το κλείνοντας σήμα αποτύχει να είναι αφαιρούμενο έγκαιρο, το εσωτερικό κύκλωμα ελέγχου αντι-ταξιδιού θα κόψει το κλείνοντας κύκλωμα για να αποτρέψει πολλαπλάσιο (προαιρετικό).
Εάν η ηλεκτρική ανταπεργία κλεισίματος επιλέγεται, ο διακόπτης θα είναι ανίκανος να κλειθεί όταν αποτυγχάνει να προβλέψει το δευτεροβάθμιο κύκλωμα την εξουσία ή η εξουσία που προβλέπεται αποτυγχάνει να συναντήσει την κανονική λειτουργία του ηλεκτρομαγνήτη κλειδώματος (προαιρετικού).
