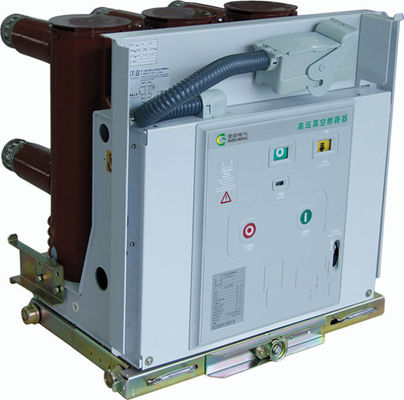

VS1 κενός διακόπτης 12KV 630-1250A σειράς
Τάση: 12KV
Ρεύμα: 630-1250A
Σπάζοντας ρεύμα: 20KA
Τύπος: ανακλήσιμος
Επισκόπηση προϊόντων
Ενσωματωμένος VS1-σειρές πόλος. οι κενοί διακόπτες ισχύουν σε 12kV, τριφασικός εσωτερικός μηχανισμός διανομής εναλλασσόμενου ρεύματος 50Hz και μπορούν να χρησιμεύσουν ως οι μονάδες προστασίας και ελέγχου για τον εξοπλισμό υποσταθμών μετασχηματιστών βιομηχανικών και καθιερώσεων μεταλλείας. Με το μορφωματικό και σχέδιο ανεξάρτητος-πλαισίων για τους λειτουργούντες μηχανισμούς άνοιξή τους, οι διακόπτες VS1-σειρών μπορούν να λειτουργήσουν με τα μέσα τουσύνολο KYN28- 12(24) και το σταθερό μηχανισμό διανομής. Αυτοί οι διακόπτες υπόκεινται και στη σταθερή εγκατάσταση και στη συνέλευση με το φορτηγό ως μονάδα χειραμαξών
Εφαρμόσιμα πρότυπα
1EC62271-100 υψηλής τάσεως μηχανισμός διανομής και έλεγχος-εργαλείο-μέρος 100: Alternating-current διακόπτες
Δευτεροβάθμιο κύκλωμα
VS1-σειρές οι κενοί διακόπτες υιοθετούν τα μορφωματικά σχέδια για τους δευτεροβάθμιους πίνακες κυκλωμάτων ελέγχου τους. Η ηλεκτρική σύνδεση των μηχανισμών χρησιμοποιεί τα αρίστης ποιότητας βουλώματα μόνος-συνδέσμων, το οποίο και διευκολύνει την αντικατάσταση και εξασφαλίζει αξιόπιστη ηλεκτρική σύνδεση
Υψηλής απόδοσης απομονωτής πετρελαίου
Ο υψηλής απόδοσης σπάζοντας απομονωτής μπορεί εμφανώς να μειώσει υπερανυψώνει και τα αναπηδώντας εύρη της κινούμενης επαφής ενός κενού διακόπτη στο σπάσιμο να αποφύγουν έτσι την απώλεια μηχανικής αντοχής λόγω μερικού πέρα από την κούραση των κενών φυσητήρων διακοπτών ως αποτέλεσμα της κίνησης της επαφής υπερανυψώνουν. Δεδομένου ότι τα αναπηδώντας εύρη της κινούμενης επαφής μειώνουν, κανένα re-ignition και restrike δεν βρίσκεται κατά τη διάρκεια της δοκιμής τραπεζών πυκνωτών μετατροπής
Τεχνικές παράμετροι
| Αριθ. |
Στοιχείο |
Μονάδα |
Παράμετρος |
| 1 |
Εκτιμημένη τάση |
KV |
12 |
| 2 |
Εκτιμημένη συχνότητα |
Hz |
50/60 |
| 3 |
Εκτιμημένο επίπεδο μόνωσης
|
1min η συχνότητα ισχύος αντιστέκεται την τάση (ρ. μ. s) |
KV
|
42 (phase-to-phase, φάση--γη)
48 (πέρα από την απόσταση απομόνωσης)
|
| Η ώθηση φωτισμού αντιστέκεται την τάση (αιχμή) |
75 (phase-to-phase, φάση--γη)
85 (πέρα από την απόσταση απομόνωσης)
|
|
4
|
Εκτιμημένο ρεύμα
|
Α
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος |
Κα
|
20 |
25 |
31.5 |
40 |
| 6 |
Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα |
20 |
25 |
31.5 |
40 |
| 7 |
Εκτιμημένο βραχυκύκλωμα που χαρακτηρίζει το ρεύμα |
50 |
63 |
80 |
100 |
| 8 |
Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα |
50 |
63 |
80 |
100 |
| 9 |
Εκτιμημένη διάρκεια του βραχυκυκλώματος |
s |
4 |
| 10 |
Εκτιμημένη λειτουργούσα ακολουθία |
|
Ο-0.3s-O/C |
| 11 |
Σπάζοντας χρόνοι του εκτιμημένου ρεύματος βραχυκυκλώματος |
Χρόνοι |
30/20 χρονικό (40KA) |
| 12 |
Μηχανική αντοχή |
Ops |
20000 |
| 13 |
Εκτιμημένο ενιαίο σπάζοντας ρεύμα τραπεζών πυκνωτών |
Α
|
630 |
| 14 |
Εκτιμημένο πλάτη με πλάτη σπάζοντας ρεύμα τραπεζών πυκνωτών |
400 |
| 15 |
Σπάζοντας ρεύμα διπλός-γήινων ελαττωμάτων |
27.4 |
| 16 |
Επιτρεπόμενη μέγιστη διάβρωση επαφών |
χιλ.
|
3 |
| 17 |
Εκκαθάριση μεταξύ των ανοικτών επαφών |
10±1 |
| 18 |
Πέρα από το κτύπημα |
3.5±0.5 |
| 19 |
Το μη-ταυτόχρονο 3 συγχρονίζει το άνοιγμα και το κλείσιμο |
κα
|
≤2 |
| 20 |
Διάρκεια αναπήδησης του κλεισίματος επαφών |
≤2 |
| 21 |
Μέση σπάζοντας ταχύτητα (στιγμή που σπάζει 6mm) |
m/s
|
1.1±0.2 |
| 22 |
Μέση κάνοντας ταχύτητα |
0.8±0.2 |
| 23 |
Εξεύρεση του χρόνου |
κα
|
≤100 |
| 24 |
Σπάζοντας χρόνος |
≤50 |
|
25
|
Αντίσταση κάθε κύριου κυκλώματος φάσης
|
μ Ω
|
630A |
≤50 |
| 1250A |
≤45 |
| 1600A~2000A |
≤35 |
| ≥2500A |
≤25 |
| 26 |
Σπάζοντας εύρος αναπήδησης επαφών |
χιλ. |
≤2 |
|
27
|
Εκτιμημένη λειτουργούσα τάση |
Εκτιμημένη λειτουργούσα τάση (Β) AC/DC |
Β
|
24* |
110 |
220 |
| Πεδίο της κανονικής τάσης λειτουργίας |
Άνοιγμα: 65%-120% εκτίμησε την τάση, σε περίπτωση που η τάση είναι χαμηλότερη από εκτιμημένη τη 30% τάση, που ανοίγει τη λειτουργία δεν επιτρέπεται |
| 28 |
Εκτιμημένη τάση της μηχανής ενεργειακής αποθήκευσης |
Β |
AC110/220, DC110/220 |
| 29 |
Χρόνος ενεργειακής αποθήκευσης |
S |
≤15 |
Ασφάλεια λειτουργίας
Με την προστασία κλειδώματος αντι-maloperation αυτοί οι διακόπτες, που λειτουργούν στα γραφεία μηχανισμών διανομής, μπορούν να πραγματοποιήσουν τις λειτουργίες ενδασφάλισης «πέντε-προστασίας», αποφυγή αναιδής και μεγιστοποίηση της προστασίας της προσωπικής ασφάλειας ενός χειριστή.
Μόνο όταν ο διακόπτης και ο διακόπτης επιχωμάτωσης είναι στην αποσυνδεμένη θέση μπορεί το φορτηγό του διακόπτη να βασανιστεί στη θέση υπηρεσιών από τη θέση δοκιμής
Το διακόπτη μπορεί να κλείσουν μόνο όταν είναι στη θέση υπηρεσιών/δοκιμής.
Με το διακόπτη κλειστό το φορτηγό του δεν μπορεί να βασανιστεί μέσα ή να βασανιστεί έξω που μπορεί να συνειδητοποιηθεί μόνο όταν είναι ο διακόπτης στην αποσυνδεμένη θέση.
Ο διακόπτης σε μια κλειστή θέση δεν μπορεί να βασανιστεί έξω από τη θέση υπηρεσιών στη θέση δοκιμής.
Το διακόπτη δεν μπορεί να κλείσουν ενώ βασανίζεται μέσα.
Όταν το διακόπτη κλείνουν, εάν το κλείνοντας σήμα αποτύχει να είναι αφαιρούμενο έγκαιρο, το εσωτερικό κύκλωμα ελέγχου αντι-ταξιδιού θα κόψει το κλείνοντας κύκλωμα για να αποτρέψει πολλαπλάσιο (προαιρετικό).
Εάν η ηλεκτρική ανταπεργία κλεισίματος επιλέγεται, ο διακόπτης θα είναι ανίκανος να κλειθεί όταν αποτυγχάνει να προβλέψει το δευτεροβάθμιο κύκλωμα την εξουσία ή η εξουσία που προβλέπεται αποτυγχάνει να συναντήσει την κανονική λειτουργία του ηλεκτρομαγνήτη κλειδώματος (προαιρετικού).
