380V, 50/60 Hz
Μορφωματικό σχέδιο, εύκολη συνέλευση
Περίφραξη: Μέγιστο IP40
ΣΥΜΒΟΎΛΙΟ ΠΟΛΙΤΙΣΤΙΚΉΣ ΣΥΝΕΡΓΑΣΊΑΣ, ISO9001, GB7251, IEC439
Μας στείλετε SLD σας (ενιαίο σχέδιο γραμμών) ή απαιτήσεις, σχεδιάζουμε το σχέδιο μηχανισμών διανομής για σας
Γενικό

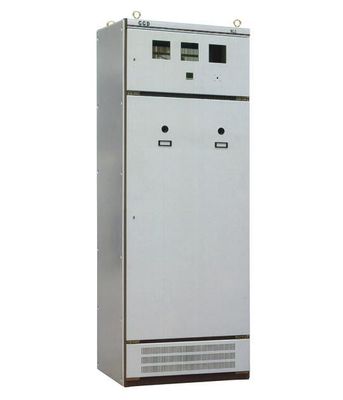

Χρησιμοποιημένοι για τους χρήστες δύναμης όπως οι εγκαταστάσεις παραγωγής ενέργειας, οι υποσταθμοί, τα εργοστάσια και τα ορυχεία, ως εναλλασσόμενο ρεύμα 50-60Hz, εκτίμησαν το λειτουργώντας ρεύμα μέχρι 3150A στο σύστημα διανομής δύναμης, ως μετατροπή δύναμης, διανομή και έλεγχο του εξοπλισμού διανομής δύναμης, φωτισμού και δύναμης.
Το προϊόν έχει τα χαρακτηριστικά της καλής δυναμικής και θερμικής σταθερότητας, της νέας και λογικής δομής, του πρακτικού ηλεκτρικού σχεδίου, της ισχυρής τμηματικής δυνατότητας χρησιμοποίησης, και του υψηλού επιπέδου προστασίας. Μπορεί να χρησιμοποιηθεί ως ενημερωμένο προϊόν.
Η επιλογή των ηλεκτρικών συστατικών
Α. Το γραφείο GGD υιοθετεί κυρίως τα πιό προηγμένα ηλεκτρικά συστατικά που μπορούν να παραχθούν μαζικά στην Κίνα, όπως DW45, MCCB, DZ20, DW15, κ.λπ. Συγχρόνως, διατηρεί επίσης μερικών από τα χρησιμοποιήσιμα συστατικά που βασίζονται στις οικονομικές και λογικές αρχές και κάτω από την προϋπόθεση της πλήρους εκτίμησης του εφικτού. Τα παλαιά προϊόντα όπως DZ10, κ.λπ., δεν χρησιμοποιούν τα ξεπερασμένα ηλεκτρικά συστατικά.
Το Β. HD13BX και περιστροφικός-χρησιμοποιημένοι HS13BX διακόπτες μαχαιριών είναι ειδικά συστατικά με σκοπό από NLS να ικανοποιήσουν τις ανάγκες της μοναδικής δομής του γραφείου GGD. Αλλάζει τον τρόπο λειτουργίας του μηχανισμού και διατηρεί τα πλεονεκτήματα των παλαιών προϊόντων. Είναι ένας πρακτικός νέος τύπος του ηλεκτρικού συστατικού.
Γ. Εάν το τμήμα σχεδίου επιλέξει τα νέα ηλεκτρικά συστατικά με την καλύτερη απόδοση και περισσότερη προηγμένη τεχνολογία σύμφωνα με τις ανάγκες των χρηστών, επειδή GGD έχει την καλή ευελιξία εγκαταστάσεων, γενικά δεν θα προκαλέσει τις δυσκολίες κατασκευής και εγκαταστάσεων λόγω της αναπροσαρμογής των ηλεκτρικών συστατικών.
Δ. προκειμένου να βελτιωθεί περαιτέρω η δυναμική σταθερότητα του κύριου κυκλώματος, NLS σχεδίασε έναν συνδυασμένο σφιγκτήρα λεωφορείων ZMJ τύπος και μια μονώνοντας υποστήριξη για το γραφείο GGD. Ο σφιγκτήρας μπαρών τροφοδότησης αποτελείται από το υψηλής αντοχής, υψηλό flame-retardant υλικό κραμάτων PPO, με την υψηλή δύναμη μόνωσης, την καλή αυτοεξολοθρευτική εκτέλεση και τη μοναδική δομή. Μπορεί να συνδυαστεί εύκολα σε έναν ενιαίο σφιγκτήρα μπαρών τροφοδότησης ή έναν διπλό σφιγκτήρα μπαρών τροφοδότησης με τη ρύθμιση της δομικής μονάδας. Η μονώνοντας υποστήριξη είναι μια φορμαρισμένη μανίκι-τύπος δομή με το χαμηλότερο κόστος και υψηλής αντοχής, το οποίο λύνει την ατέλεια της ανεπαρκούς απόστασης διασκορπισμού των παλαιών προϊόντων.
Χαρακτηριστικά γνωρίσματα
1. Σύμφωνα με το σκοπό, διαιρείται σε: δύναμη που λαμβάνει το γραφείο, γραφείο σύνδεσης μπαρών τροφοδότησης, γραφείο τροφοδοτών, γραφείο ελέγχου μηχανών, αντιδραστικό γραφείο αποζημιώσεων δύναμης, ανάβοντας γραφείο διανομής δύναμης.
2. Δομή γραφείου:
(1) το πλαίσιο γραφείων είναι μερικώς ενωμένο στενά και συγκεντρωμένο με το μορφοποιημένο στο κρύο χάλυβα 8MF. Το πλαίσιο κανονίζει τις τοποθετώντας τρύπες σύμφωνα με τις ενότητες E=20mm και E=100mm για να βελτιώσει τη μεταβλητότητα της συνέλευσης προϊόντων.
(2) ο σφιγκτήρας μπαρών τροφοδότησης τύπων ZMJ, που είναι thermoformed με το υψηλό flame-retardant υλικό PPO, έχει μια μορφωματική δομή με την υψηλές μηχανικές δύναμη και τη μόνωση.
(3) τα ευρέα γραφεία 1000mm και 1200mm υιοθετούν μια συμμετρική δομή διπλός-πορτών στο μέτωπο, και τα ευρέα γραφεία 600mm και 800mm υιοθετούν ολόκληρη μια δομή πορτών. Η πλάτη του γραφείου υιοθετεί μια συμμετρική δομή διπλός-πορτών. Η δομή γραφείων δεν εγκαθίσταται ενάντια στον τοίχο.
(4) η πόρτα γραφείων συνδέεται με το πλαίσιο με μια γαλβανισμένη άρθρωση άξονων, η οποία είναι κατάλληλη για την εγκατάσταση και την αποσύνθεση. Υπάρχουν λαστιχένια ένθετα στη διπλώνοντας άκρη της πόρτας.
(5) η στηρίζοντας knurled δομή βιδών χρησιμοποιείται μεταξύ των μερών εγκαταστάσεων στο γραφείο και του πλαισίου για να διαμορφώσει ένα πλήρες στηρίζοντας κύκλωμα προστασίας.
(6) η τοπ κάλυψη του σώματος γραφείων μπορεί να αφαιρεθεί όταν απαιτείται για να διευκολύνει τη συνέλευση και τη ρύθμιση του κύριου λεωφορείου.
