380V, 50/60 Hz
Μορφωματικό σχέδιο, εύκολη συνέλευση
Περίφραξη: Μέγιστο IP40
ΣΥΜΒΟΎΛΙΟ ΠΟΛΙΤΙΣΤΙΚΉΣ ΣΥΝΕΡΓΑΣΊΑΣ, ISO9001, GB7251, IEC439
Μας στείλετε SLD σας (ενιαίο σχέδιο γραμμών) ή απαιτήσεις, σχεδιάζουμε το σχέδιο μηχανισμών διανομής για σας
Γενικό

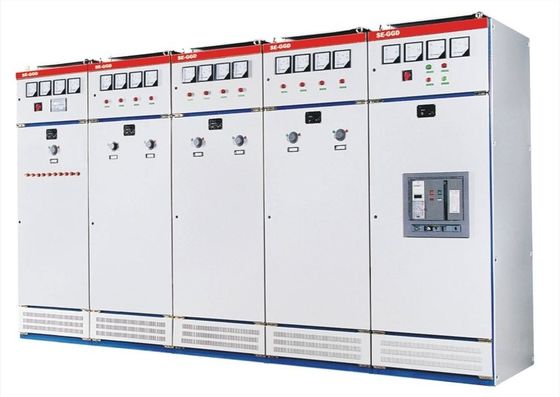

Ο χαμηλής τάσης μηχανισμός διανομής GGD είναι χαμηλής τάσης γραφείο διανομής δύναμης εναλλασσόμενου ρεύματος τύπων GGD, το οποίο χρησιμοποιείται για τα σταθερά συνδέοντας με καλώδιο χαμηλής τάσης γραφεία διανομής δύναμης. Διαιρείται σε τρεις τύπους: GGD1GGD2GGD3, με τις διαφορετικές τρέχουσες ικανότητες τμήματος.
Εργασιακό περιβάλλον
1. Η περιβαλλοντική θερμοκρασία δεν είναι υψηλότερη από +40℃ και μη χαμηλότερη από -5℃.
2. Όταν το προϊόν εγκαθίσταται και χρησιμοποιείται, το ύψος της θέσης της χρήσης δεν πρέπει να υπερβεί 2000M.
3. Η σχετική υγρασία του περιβάλλοντος αέρα είναι όχι περισσότερο από 90% (+25℃).
4. Ο εξοπλισμός πρέπει να εγκατασταθεί σε ισχύ χωρίς την αυστηρούς δόνηση και αντίκτυπο, και σε ισχύ όπου τα ηλεκτρικά συστατικά δεν είναι διαβρωμένα.
5. Η σχετική υγρασία του περιβάλλοντος αέρα δεν υπερβαίνει 5% όταν η μέγιστη θερμοκρασία είναι 40 βαθμοί, και μια μεγαλύτερη σχετική θερμοκρασία επιτρέπεται σε μια χαμηλότερη θερμοκρασία, η οποία πρέπει να εξεταστεί λόγω
Οι αλλαγές θερμοκρασίας μπορούν περιστασιακά να παραγάγουν τα αποτελέσματα συμπύκνωσης
6. Ο εξοπλισμός εγκαθίσταται σε ισχύ όπου δεν υπάρχει κανένας αυστηροί δόνηση και αντίκτυπος, και πού τα ηλεκτρικά συστατικά δεν είναι διαβρωμένα
7. Όταν ο χρήστης έχει τις ειδικές απαιτήσεις, μπορεί να επιλυθεί μέσω των διαβουλεύσεων με τον κατασκευαστή
Χαρακτηριστικά γνωρίσματα
1. Σύμφωνα με το σκοπό, διαιρείται σε: δύναμη που λαμβάνει το γραφείο, γραφείο σύνδεσης μπαρών τροφοδότησης, γραφείο τροφοδοτών, γραφείο ελέγχου μηχανών, αντιδραστικό γραφείο αποζημιώσεων δύναμης, ανάβοντας γραφείο διανομής δύναμης.
2. Δομή γραφείου:
(1) το πλαίσιο γραφείων είναι μερικώς ενωμένο στενά και συγκεντρωμένο με το μορφοποιημένο στο κρύο χάλυβα 8MF. Το πλαίσιο κανονίζει τις τοποθετώντας τρύπες σύμφωνα με τις ενότητες E=20mm και E=100mm για να βελτιώσει τη μεταβλητότητα της συνέλευσης προϊόντων.
(2) ο σφιγκτήρας μπαρών τροφοδότησης τύπων ZMJ, που είναι thermoformed με το υψηλό flame-retardant υλικό PPO, έχει μια μορφωματική δομή με την υψηλές μηχανικές δύναμη και τη μόνωση.
(3) τα ευρέα γραφεία 1000mm και 1200mm υιοθετούν μια συμμετρική δομή διπλός-πορτών στο μέτωπο, και τα ευρέα γραφεία 600mm και 800mm υιοθετούν ολόκληρη μια δομή πορτών. Η πλάτη του γραφείου υιοθετεί μια συμμετρική δομή διπλός-πορτών. Η δομή γραφείων δεν εγκαθίσταται ενάντια στον τοίχο.
(4) η πόρτα γραφείων συνδέεται με το πλαίσιο με μια γαλβανισμένη άρθρωση άξονων, η οποία είναι κατάλληλη για την εγκατάσταση και την αποσύνθεση. Υπάρχουν λαστιχένια ένθετα στη διπλώνοντας άκρη της πόρτας.
(5) η στηρίζοντας knurled δομή βιδών χρησιμοποιείται μεταξύ των μερών εγκαταστάσεων στο γραφείο και του πλαισίου για να διαμορφώσει ένα πλήρες στηρίζοντας κύκλωμα προστασίας.
(6) η τοπ κάλυψη του σώματος γραφείων μπορεί να αφαιρεθεί όταν απαιτείται για να διευκολύνει τη συνέλευση και τη ρύθμιση του κύριου λεωφορείου.
