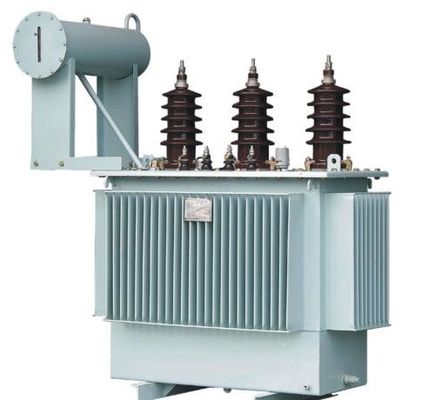

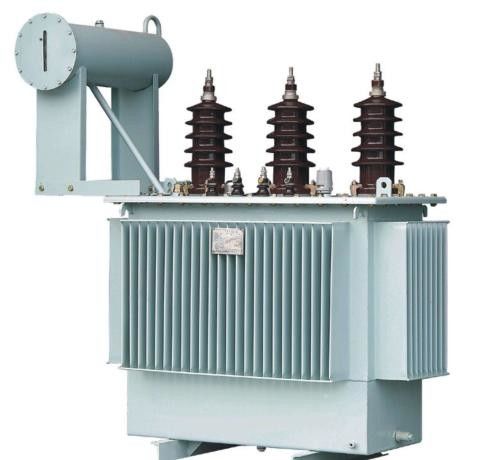

10/0.4KV 3 IEC ΜΒ μετασχηματιστών δύναμης τύπων πετρελαίου φάσεων 30-2500KVA ISO
Εισαγωγή προϊόντων
Ο oil-immersed μετασχηματιστής είναι ένα από τα σημαντικά κομμάτια του εξοπλισμού στην παροχή ηλεκτρικού ρεύματος και το σύστημα διανομής των βιομηχανικών και επιχειρήσεων μεταλλείας και των αστικών κτηρίων. Μειώνει τη 10(6) kV ή 35kV τάση δικτύων στην τάση λεωφορείων 230/400V που χρησιμοποιείται από το χρήστη. Αυτός ο τύπος προϊόντος είναι κατάλληλος για το εναλλασσόμενο ρεύμα που 50 (60) Hz, τριφασική μέγιστη εκτιμημένη ικανότητα 2500kVA (μονοφασική μέγιστη εκτιμημένη ικανότητα 833kVA, μονοφασικός μετασχηματιστής γενικά δεν συστήνεται), μπορούν να χρησιμοποιηθούν στο εσωτερικό (υπαίθριος), όταν η ικανότητα είναι 315kVA και μπορεί κατωτέρω να εγκατασταθεί σε έναν πόλο, η περιβαλλοντική θερμοκρασία δεν είναι υψηλότερη από 40℃, μη χαμηλότερο από -25℃, η υψηλότερη θερμοκρασία καθημερινού μέσου όρου είναι 30℃, η υψηλότερη ετήσια μέση θερμοκρασία είναι 20℃, η σχετική υγρασία δεν υπερβαίνει 90% (περιβαλλοντική θερμοκρασία 25℃), ύψος όχι περισσότερο από 1000m. Εάν είναι ασυμβίβαστο με τους ανωτέρω όρους χρησιμοποίησης, οι κατάλληλες ρυθμίσεις ποσόστωσης πρέπει να γίνουν σύμφωνα με τις σχετικές διατάξεις GB6450-86.
Χαρακτηριστικά γνωρίσματα
1. Ο πυρήνας σιδήρου μετασχηματιστών μειώνει πολύ τη no-load απώλεια και το no-load ρεύμα, και ο πυρήνας σιδήρου είναι αναγκασμένος να εξασφαλίσει τη συμπίεση του πυρήνας σιδήρου και να μειώσει το θόρυβο.
2. Windings υψηλής και χαμηλής τάσης κατασκευάζεται από oxygen-free χαλκό, και windings χαμηλής τάσης 500kVA και υιοθετεί κατωτέρω μια κυλινδρική δομή διπλός-στρώματος. 630kVA και υιοθετήστε ανωτέρω τη δομή διπλός-σπείρας ή τετράγωνο-σπείρας, και το υψηλής τάσεως τύλιγμα υιοθετεί την πολυστρωματική κυλινδρική δομή.
3. Η ομάδα σύνδεσης μετασχηματιστών χρησιμοποιεί Dyn11 για να μειώσει τον αντίκτυπο των αρμονικών στο πλέγμα δύναμης και να βελτιώσει την ποιότητα της παροχής ηλεκτρικού ρεύματος.
4. Ο μετασχηματιστής είναι μια πλήρως σφραγισμένη δομή, η οποία παρατείνει τη ζωή υπηρεσιών, δεν πρέπει να κρεμάσει τον πυρήνα και είναι χωρίς συντήρηση.
5. Η μετρημένη αξία θορύβου είναι χαμηλότερη από τα πρότυπα.
Αφότου μεταφέρεται κανονικά αυτή η σειρά μετασχηματιστών, τα σχετικά μέρη μπορούν να εγκατασταθούν χωρίς έλεγχο πυρήνων, και η δοκιμή αποδοχής μπορεί να πραγματοποιηθεί, και μπορούν να τεθούν σε λειτουργία μετά από να.
Πρότυπα προϊόντων
GB1094.1-2013
GB1094.2-2013
GB1094.3-2003
GB1094.5-2008
GB/T1094.10-2003
GB/T25446-2010
Χαρακτηριστικά απόδοσης
a. Χαμηλής τάσης windings των oil-immersed μετασχηματιστών υιοθετεί γενικά μια κυλινδρική δομή με το φύλλο αλουμινίου χαλκού γύρω από τον άξονα, εκτός από τα small-capacity καλώδια χαλκού το υψηλής τάσεως τύλιγμα υιοθετεί μια πολυστρωματική κυλινδρική δομή για να ισορροπήσει τη διανομή αμπέρ-στροφής του τυλίγματος και να προκαλέσει τη διαρροή. Μικρή, υψηλή μηχανική δύναμη, ισχυρή αντίσταση βραχυκυκλώματος.
b. Ο πυρήνας σιδήρου και το τύλιγμα είναι κάθε ένας που υιοθετείται με τα μέτρα στερέωσης. Τα στερεώνοντας μέρη όπως το ύψος της συσκευής και του χαμηλής τάσης μολύβδου είναι εξοπλισμένα με self-locking locknuts, και η δομή μη-αναστολής υιοθετείται για να αντισταθεί τον κλονισμό της μεταφοράς.
c. Η σπείρα και ο πυρήνας σιδήρου είναι κενοί ξηροί, και το πετρέλαιο μετασχηματιστών είναι κενό φιλτραρισμένο και λαδωμένη για να ελαχιστοποιήσει την υγρασία μέσα στο μετασχηματιστή.
d. Η δεξαμενή πετρελαίου υιοθετεί το ζαρωμένο φύλλο, το οποίο έχει μια λειτουργία αναπνοής για να αντισταθμίσει την αλλαγή όγκου του πετρελαίου που προκαλείται από τις αλλαγές θερμοκρασίας, έτσι αυτό το προϊόν δεν έχει conservator πετρελαίου, το οποίο μειώνει προφανώς το ύψος του μετασχηματιστή.
e. Επειδή το ζαρωμένο φύλλο αντικαθιστά conservator πετρελαίου, το πετρέλαιο μετασχηματιστών είναι απομονωμένο από τον εξωτερικό κόσμο, ο οποίος αποτρέπει αποτελεσματικά την είσοδο του οξυγόνου και της υγρασίας, η οποία οδηγεί σε μια μείωση στην απόδοση μόνωσης.
f. Σύμφωνα με τα ανωτέρω πέντε σημεία της απόδοσης, εξασφαλίζεται ότι ο oil-immersed μετασχηματιστής δεν πρέπει να αλλαχτεί κατά τη διάρκεια της κανονικής λειτουργίας, η οποία μειώνει πολύ το κόστος συντήρησης του μετασχηματιστή και παρατείνει τη ζωή υπηρεσιών του μετασχηματιστή.
Κύρια τεχνικά στοιχεία ελαιομετασχηματιστών 10KV S11
Εκτιμημένη ικανότητα
(KVA) |
Υψηλός
τάση
(KV) |
Τρύπημα
Σειρά |
Χαμηλός
τάση
(KV) |
Συχνότητα
(Hz) |
Σύνδεση
Σύμβολο |
No-load απώλεια
(ψ) |
απώλεια φορτίων
(ψ) |
No-load ρεύμα
(%) |
Επίπεδο θορύβου
(DB) |
Βραχυκύκλωμα
σύνθετη αντίσταση (%) |
Μετρητής
Ένα Χ Β
(χιλ. Χ χιλ.) |
Διαστάσεις
L*W*H (χιλ.) |
Βάρος (κλ) |
| 30 |
6
6.3
6.6
10
10.5
11 |
±5%
±2X 2. 5% |
0,4 |
50 |
- yn11
- Υ, ynO
|
100 |
630 |
2.3 |
44 |
4 |
400 |
770X545X890 |
260 |
| 50 |
130 |
910 |
2.0 |
44 |
400 |
790X560X920 |
320 |
| 80 |
180 |
1310 |
1.9 |
48 |
400 |
850X635X980 |
420 |
| 100 |
200 |
1580 |
1.8 |
48 |
550 |
865X685X990 |
470 |
| 160 |
280 |
2310 |
1.6 |
49 |
550 |
1120X740X1050 |
610 |
| 200 |
340 |
2730 |
1.5 |
51 |
550 |
1235X825X1080 |
750 |
| 250 |
400 |
3200 |
1.4 |
51 |
550 |
1275X860X1100 |
850 |
| 315 |
480 |
3830 |
1.4 |
53 |
550 |
1300X870X1170 |
960 |
| 400 |
570 |
4520 |
1.3 |
53 |
660 |
1395X960X1190 |
1160 |
| 500 |
680 |
5410 |
1.2 |
54 |
660 |
1530X1080X1230 |
1340 |
| 630 |
810 |
6200 |
1.1 |
54 |
4.5 |
660 |
1660X1180X1300 |
1660 |
| 800 |
980 |
7500 |
1.0 |
57 |
820 |
1740X1255X1400 |
2100 |
| 1000 |
1150 |
10300 |
1.0 |
57 |
820 |
1780X1320X1490 |
2400 |
| 1250 |
1360 |
12000 |
0,9 |
59 |
820 |
1855X1345X1580 |
2850 |
| 1600 |
1640 |
14500 |
0,8 |
59 |
820 |
1960X1415X1700 |
3430 |
10KV-S13/14 κύρια τεχνικά στοιχεία ελαιομετασχηματιστών
Εκτιμημένη ικανότητα
(KVA) |
Υψηλός
τάση
(KV) |
Τρύπημα
Σειρά |
Χαμηλός
τάση
(KV) |
Συχνότητα
(Hz) |
Σύνδεση
Σύμβολο |
No-load απώλεια
(ψ) |
απώλεια φορτίων
(ψ) |
No-load ρεύμα
(%) |
Επίπεδο θορύβου
(DB) |
Βραχυκύκλωμα
σύνθετη αντίσταση (%) |
Μετρητής
Ένα Χ Β
(χιλ. Χ χιλ.) |
Διαστάσεις
L*W*H (χιλ.)
|
Βάρος (κλ) |
| S13 |
S14 |
S13 |
S14 |
| 30 |
6
6.3
6.6
10
10.5
11
|
±5%
±2X 2,5%
|
0,4 |
50 |
Δ, yn11 Υ. ynO |
80 |
80 |
630/600 |
505/480 |
1.4 |
50 |
4 |
400X40C |
1005X670X960 |
280 |
| 50 |
100 |
100 |
910/870 |
730/695 |
1.2 |
50 |
400 Χ 40C |
1005X670X990 |
390 |
| 80 |
130 |
130 |
1310/1250 |
1050/1000 |
0,97 |
52 |
400X40C |
1060 Χ 715X1040 |
495 |
| 100 |
150 |
150 |
1580/1500 |
1265/1200 |
0,97 |
52 |
550X55C |
1075X735X1060 |
600 |
| 125 |
170 |
170 |
1890/1800 |
1510/1440 |
0,84 |
54 |
550X55C |
1110X750X1100 |
690 |
| 160 |
200 |
200 |
2310/2200 |
1850/1760 |
0,84 |
54 |
550X55C |
1140X780X1130 |
780 |
| 200 |
240 |
240 |
2730/2600 |
2185/2080 |
0,74 |
56 |
550X55C |
1210X815X1150 |
908 |
| 250 |
290 |
290 |
3200/305 |
2560/2440 |
0,64 |
56 |
550X55C |
1290X885X1190 |
1043 |
| 315 |
340 |
340 |
3830/3650 |
3065/2920 |
0,64 |
58 |
550X55C |
1300X880X1230 |
1190 |
| 400 |
410 |
410 |
4520/4300 |
3615/3440 |
0,54 |
58 |
660 Χ 66C |
1410X975X1300 |
1430 |
| 500 |
480 |
480 |
5410/5150 |
4330/4120 |
0,54 |
60 |
660X66C |
1465 Χ 980X1390 |
1648 |
| 630 |
570 |
570 |
6200 |
4960 |
0,54 |
60 |
4.5 |
660X66C |
1560X1050X1410 |
2027 |
| 800 |
700 |
700 |
7500 |
6000 |
0,48 |
62 |
820X82C |
1700X1160X1480 |
2500 |
| 1000 |
830 |
830 |
10300 |
8240 |
0,42 |
62 |
820X82C |
1790X1280X1520 |
2700 |
| 1250 |
970 |
970 |
12000 |
9600 |
0,36 |
65 |
820X82C |
1890X1360X1600 |
3280 |
| 1600 |
1170 |
1170 |
14500 |
11600 |
0,36 |
69 |
820X82C |
1970X1430X1700 |
3500
|
